特性

• 信噪比(SNR)：74.5 dBc（75.5 dBFS、32.7 MHz带宽、70 MHz、150 MSPS时）
• 无杂散动态范围(SFDR)：80 dBc（至70 MHz、150 MSPS）
• 1.8 V模拟电源供电
• 1.8 V至3.3 V CMOS输出电源或1.8 V LVDS输出电源
• 1至8整数输入时钟分频器
• 集成双通道ADC
  • 采样速率高达150 MSPS
  • 中频采样频率达450 MHz
  • ADC内部基准电压源
  • 集成ADC采样保持输入
  • 灵活的模拟输入范围：1 V p-p至2 V p-p
  • ADC时钟占空比稳定器
  • 95 dB通道隔离/串扰
• 集成宽带数字下变频器(DDC)
  • 32位复数数控振荡器(NCO)
  • 抽取半带滤波器与FIR滤波器
  • 支持实数和复数输出模式
• 快速启动/阈值检测位
• 复合信号监控
• 节能的节电模式

产品详情和应用

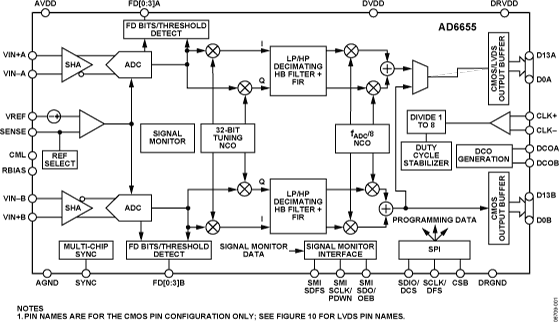

AD6655是一款混合信号中频接收器，内置双通道、14位、80 MSPS/105 MSPS/125 MSPS/150 MSPS ADC和一个宽带数字下变频器(DDC)。旨在为低成本、小尺寸、多功能通信应用提供解决方案。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC数据输出端在内部直接与接收机的数字下变频器(DDC)相连，以便简化布局并减小互连寄生效应。数字接收机拥有两个通道，具有灵活的处理能力。各接收通道均具有四个级联信号处理级：32位频率转换器（数控振荡器，NCO）、半带抽取滤波器、定点FIR滤波器以及 f_ADC/8 固定频率NCO。

除接收机DDC外，AD6655还具有多种功能，可简化系统接收机中的自动增益控制(AGC)功能。快速检测特性可以通过输出四位输入电平信息实现快速超量程检测，并且延迟很短。

此外，利用ADC的4个快速检测位，可编程阈值检测器可以监控传入信号的功率，且延迟很短。如果输入信号电平超过可编程阈值，粗调阈值上限指示器就会变为高电平。由于此阈值指示器的延迟很短，因此用户可以迅速调低系统增益，从而避免发生超量程情况。

第二个与AGC相关的功能是信号监控。 该模块允许用户监控输入信号的复合幅度，这有助于设置增益，以优化系统整体的动态范围。

经过数字处理之后，数据可以直接送至两个外部14位输出端口， 这些输出可以设置为1.8 V至3.3 V CMOS或1.8 V LVDS。 另外，CMOS数据还可以仅利用端口A，通过交错配置，以双倍数据速率输出。

AD6655接收器能够对很宽的中频频谱进行数字化处理。 每个接收机均设计用来同时接收主通道和分集通道的信号。 该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低器件的成本和复杂度。

需要时，灵活的掉电选项可以明显降低功耗。

设置与控制编程可以利用3位SPI兼容型串行接口来完成。

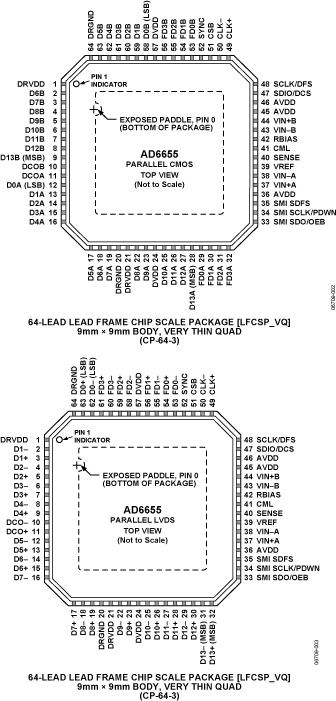

AD6655采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

1. 集成双通道、14位、150 MSPS ADC。
2. 集成宽带抽取滤波器和32位复信号NCO。
3. 快速超量程检测和带串行输出的信号监控器。
4. 取得专利的差分输入在最高450 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
5. 灵活的输出模式，包括独立CMOS、交错式CMOS、IQ模式CMOS和交错式LVDS。
6. SYNC输入可以使多个器件同步。
7. 3位SPI端口用于寄存器编程和寄存器回读。

应用

• 通信
• 分集无线电系统
• 多模式数字接收器(3G)
  • TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
• I/Q解调系统
• 智能天线系统
• 通用软件无线电
• 宽带数据应用
