特性

• 具有 6 个同时采样差分输入的 600ksps ADC
• 每个通道的吞吐速率为 100ksps
• 72dB SINAD
• 低功耗：15mW
• 3V 单电源操作
• 2.5V 内部带隙基准，可采用外部基准进行过驱动
• 三线式 SPI 兼容型串行接口
• 0V 至 2.5V 单极性输入范围，或 ±1.25V 双极性差分输入范围
• 睡眠 (6µW) 停机模式
• 打盹 (3.3mW) 停机模式
• 内部转换由 CONV 触发
• 83dB 共模抑制

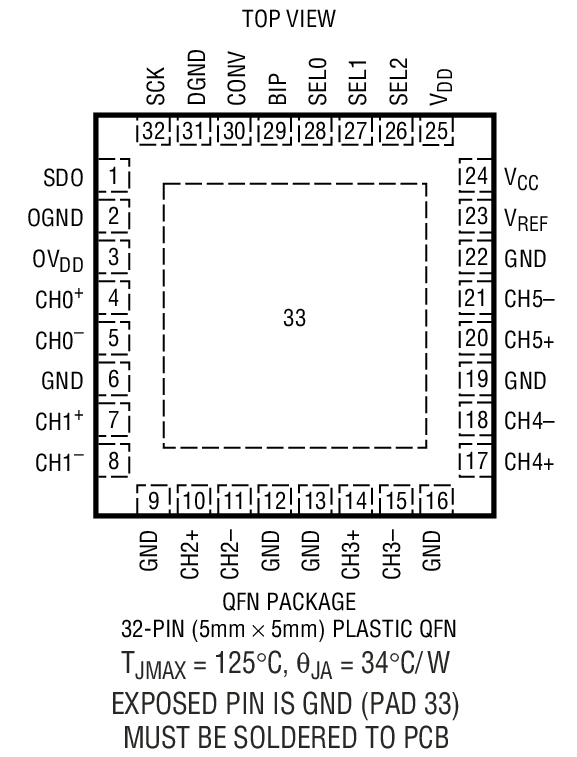

• 纤巧型 32 引脚 (5mm x 5mm) QFN 封装

产品详情和应用

LTC^®1408-12 是一款具有 6 个同时采样差分输入的 12 位、600ksps ADC。该器件仅从单 3V 电源吸收 5mA 电流，并采用纤巧型 32 引脚 (5mm x 5mm) QFN 封装。睡眠停机功能把功耗进一步降低至 6µW。低功率和纤巧型封装的结合使 LTC1408-12 成为便携式应用的合适之选。

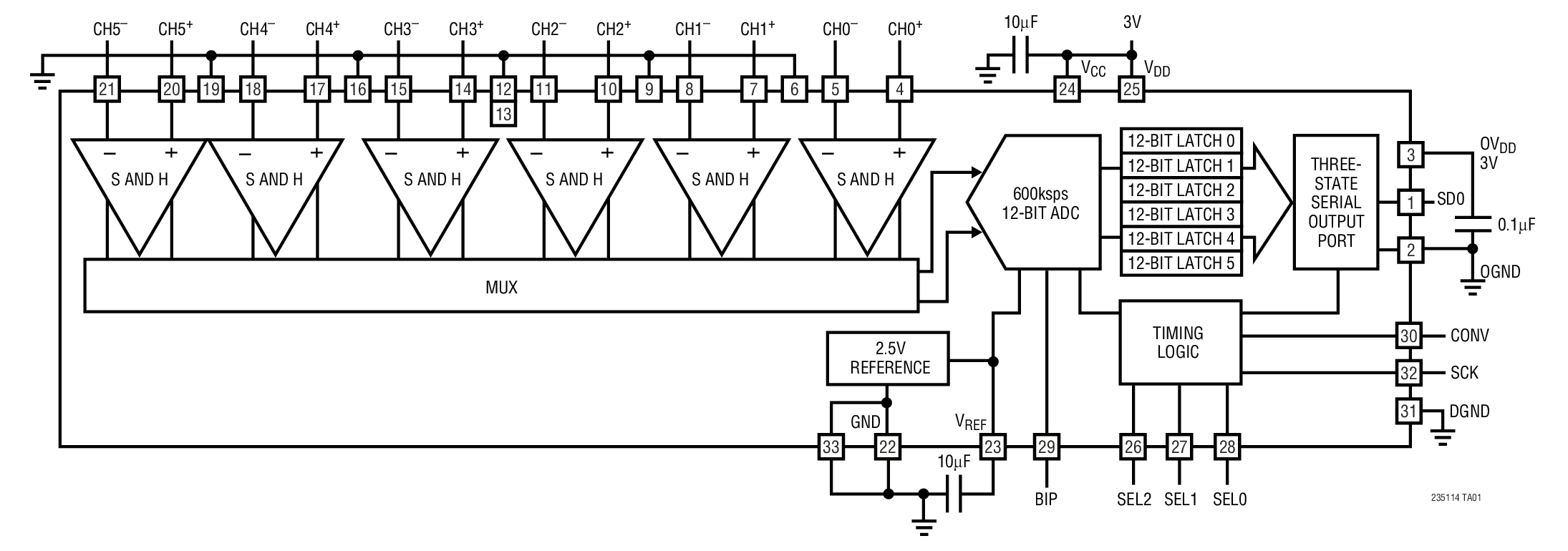

LTC1408-12 具有 6 个单独的差分输入，它们在 CONV 信号的上升沿同时进行采样。6 个输入采样后再以每通道 100ksps 的速率进行转换。

83dB 的共模抑制允许用户通过对来自信号源的信号进行差分测量来免除接地环路和消除共模噪声。

该器件可对 0V 至 2.5V 的单极性输入进行差分转换，或者，也可对 ±1.25V 的双极性输入实施差分转换，这取决于 BIP 引脚的状态。只要差分输入范围得到保持，则任何模拟输入都可以具有轨至轨摆幅。

转换序列可缩短以转换少于 6 个通道，这取决于 SEL2、SEL1 和 SEL0 输入的逻辑状态。

串行接口利用 96 个时钟周期来发送 6 个转换结果，以实现与标准串行接口的兼容性。

应用

• 多相功率测量
• 多相电动机控制
• 数据采集系统
• 不间断电源
