特性

• 12位分辨率
• 整个温度范围内无失码
• 20ppm/°C -5V内部基准电压源
• 1.6µs转换时间/500ksps吞吐量(MAX120)
• 2.6µs转换时间/333ksps吞吐量(MAX122)
• 低噪声、低失真：
  • 最小SINAD为70dB；
  • 最大THD为-70dB (MAX122)
• 低功耗：210mW
• 独立的采样/保持控制输入
• 提供连续转换模式
• ±5V输入范围，可承受±15V的过压
• 24引脚窄体DIP、宽体SO和SSOP封装

产品详情和应用

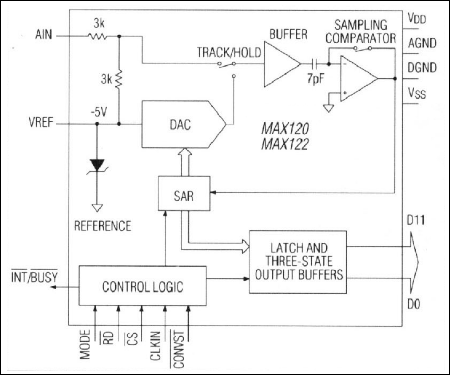

MAX120/MAX122是完整的BiCMOS采样12位模数转换器(ADC)，集成了片内采样/保持(T/H)功能和低漂移基准电压，提供快速转换和低功耗。T/H的350ns采集时间与MAX120的1.6µs转换时间相结合，使吞吐速率高达每秒500k个样本(ksps)。MAX122的2.6μs转换时间可实现333ksps的吞吐速率。

MAX120/MAX122接受-5V至+5V的模拟输入电压。所需的外部元件只有用于电源和基准电压的去耦电容。MAX120采用0.1MHz至8MHz频率范围内的时钟工作。MAX122接受0.1MHz至5MHz的时钟频率。

MAX120/MAX122采用标准微处理器(µP)接口。三态数据输出配置为使用12位数据总线工作。数据访问和总线释放时序规范与常见的微处理器兼容，无需借助等待状态。此外，MAX120/MAX122可以直接与先进先出(FIFO)缓冲器进行接口，几乎无需µP中断开销。所有逻辑输入和输出均兼容TTL/CMOS。对于需要串行接口的应用，请参考MAX121。
