ADI亚德诺 AD7799 产品介绍
2026-03-09
0次
特性
- 均方根(RMS)噪声:
27 nV(4.17 Hz、AD7799)
65 nV(16.7 Hz、AD7799)
40 nV(4.17 Hz、AD7798)
85 nV(16.7 Hz、AD7798) - 功耗:380 µA(典型值)
- 省电模式:最大1 µA
- 低噪声可编程增益仪表放大器
- 更新速率:4.17 Hz至470 Hz;3个差分输入
- 内部时钟振荡器
- 50 Hz/60 Hz同时抑制
- 基准电压检测
- 低端电源开关
- 可编程数字输出
- 熔断电流控制
- 电源电压:2.7 V至5.25 V
产品详情和应用

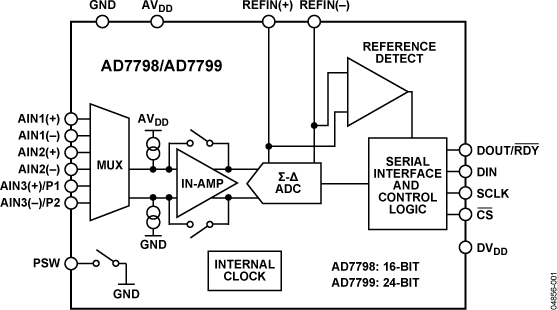

AD7798/AD7799均为适合高精度测量应用的低功耗、低噪声、完整模拟前端,内置一个低噪声16位/24位Σ-Δ型ADC,其中含有3个差分模拟输入,还集成了片内低噪声仪表放大器,因而可直接输入小信号。当增益设置为64、更新速率为4.17 Hz时,AD7799的均方根(RMS)噪声为27 nV,AD7798的均方根(RMS)噪声为40 nV。
片内特性包括一个低端电源开关、基准电压检测、可编程数字输出引脚、熔断电流控制和一个内部时钟振荡器。输出数据速率可通过软件编程设置,可在4.17 Hz至470 Hz的范围内变化。

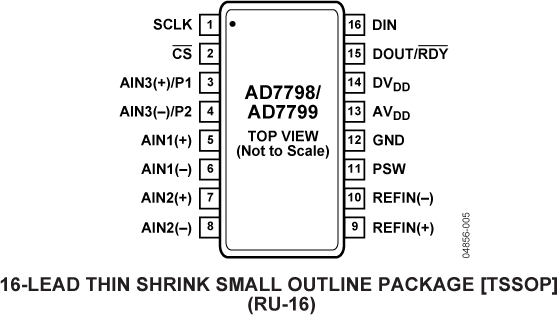

AD7798/AD7799采用2.7 V至5.25 V电源供电,AD7798的典型功耗为300 µA,而AD7799的典型功耗为380 µA,两款器件均采用16引脚TSSOP封装。
应用
