特性

产品详情和应用

AD7863是一款高速、低功耗、双核14位模数转换器（ADC），采用5 V单电源供电。

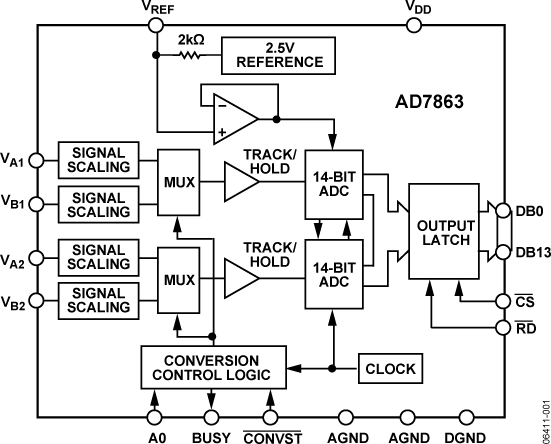

该器件内置两个5.2微秒（µs）逐次逼近型ADC、两个采样保持放大器、一个2.5 V内部基准电压源和一个高速并行接口。4个模拟输入组成2个通道（A和B），通过A0输入选择通道。每个通道的两个输入（V_A1与V_A2或V_B1与V_B2）可同时进行采样和转换，从而保留这两个模拟输入上的信号相对相位信息。该器件可接受的模拟输入范围为±10 V （AD7863-10）、±2.5 V （AD7863-3）和0 V至2.5 V （AD7863-2）。模拟输入均具有过压保护，允许输入电压分别达到±17 V、±7 V或+7 V而不会造成损坏。

单一转换开始信号（CONVST）同时将两个采样保持放大器置于保持状态，并启动两个通道上的转换操作。BUSY信号表示转换结束，此时便可读取两个通道的转换结果。转换结束后的第一次读取操作访问V_A1或V_B1的结果，而第二次读取操作访问V_A2或V_B2的结果，具体取决于多路复用器选择（A0）是低电平还是高电平。该器件的读取数据通过具有标准CS和RD信号的14位并行数据总线进行。除线性度、增益和失调误差等传统直流精度规格外，该器件的动态性能参数也做了详细规定，包括谐波失真和信噪比。

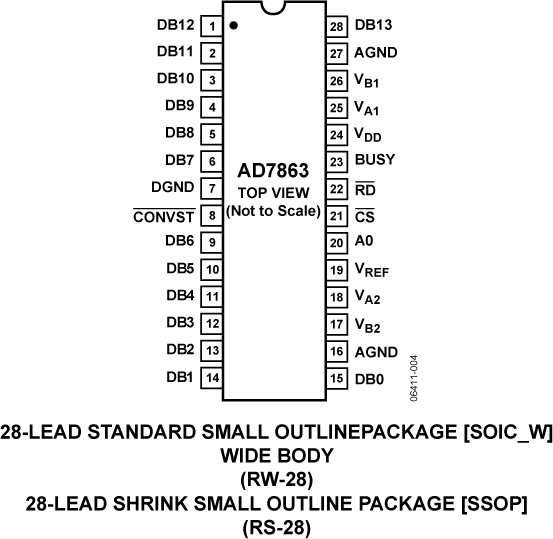

AD7863采用ADI公司的线性兼容CMOS （LC²MOS）工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。它提供28引脚SOIC_W和SSOP两种封装。

产品聚焦

1. AD7863具备两个完整的ADC功能，可以实现两个通道同时采样和转换，每个ADC均具有一个双通道输入多路复用器，转换启动5.2 µs后便可获得两个通道的转换结果。
2. AD7863采用5 V单电源供电，典型功耗为70 mW，还具有自动省电模式，即器件在完成转换后进入省电模式，在下一转换周期开始之前唤醒，因而非常适合电池供电或便携式应用。
3. 该器件具有一个高速并行接口，可轻松与微处理器、微控制器和数字信号处理器进行接口。
4. 该器件有三种版本，各版本的模拟输入范围不同。AD7863-10采用±10 V标准工业输入范围，AD7863-3采用±2.5 V通用信号处理输入范围，而AD7863-2则可用于单极性0 V 至 2.5 V应用中。
5. 该器件的两个输入采样保持放大器之间具备高匹配度的孔径延迟。
