ADI亚德诺 AD7451 产品介绍
2026-03-09
0次
特性
- 高吞吐量：1 MSPS
- 额定电压(VDD )：2.7 V至5.25 V
- 低功耗（最大吞吐量时）：
最大4 mW （1 MSPS、VDD= 3 V）
最大9.25 mW （1 MSPS、VDD= 5 V） - 宽输入带宽：70 dB信纳比（100 kHz输入频率）
- 伪差分模拟输入
- 灵活的功耗/串行时钟速度管理
- 无流水线延迟
- 高速串行接口：SPI®-/QSPI™-/MICROWIRE™-/DSP-兼容
- 省电模式：最大1 μA

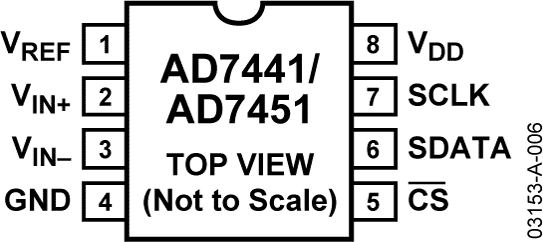

- 8引脚SOT-23和MSOP封装
产品详情和应用

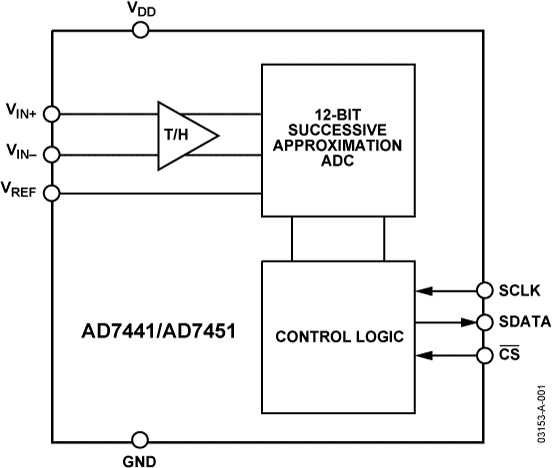

AD7441/AD7451分别是10位和12位、高速、低功耗、单电源、逐次逼近型(SAR)模数转换器(ADC)，采用伪差分模拟输入，工作电压为2.7 V至5.25 V单电源，最高吞吐量为1 MSPS，功耗极低。
AD7441/AD7451内置一个低噪声、宽带宽、差分采样保持(T/H)放大器，可处理最高3.5 MHz的输入频率。外部基准电压通过VREF引脚输入，可在100 mV至VDD范围内变化，具体取决于电源和应用。
转换过程和数据采集通过: /CS与串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在/CS的下降沿进行采样，而转换同时在此处启动。这些器件采用SAR架构，确保无流水线延迟。
产品聚焦
- 采用2.7 V至5.25 V电源供电。
- 高吞吐量、低功耗。采用3 V电源时，AD7441/AD7451在1 MSPS吞吐量时的最大功耗为4 mW。
- 伪差分模拟输入。
- 灵活的功耗/串行时钟速度管理。转换速率由串行时钟确定，因此当串行时钟速度提高导致转换时间缩短时，功耗可降低。这些器件还提供关断模式，可在较低吞吐量下实现更高功效。
- 可变基准电压源输入。
- 无流水线延迟。
- 通过/CS输入与一次性转换控制，可实现对采样时间的精确控制。
- 采用500 mV基准电压时，ENOB典型值大于10位。
应用
- 传感器接口
- 电池供电系统
- 数据采集系统
- 便携式仪器仪表
数据手册, Rev. C, 3/07
