ADI亚德诺 MAX11210 产品介绍

2026-03-09 0次

特性

5sps下具有24.0位ENOB
- 10sps下具有20.9位无噪声分辨率
- 120sps下具有19位无噪声分辨率
10sps、±3.6V_FS输入条件下具有570nV_RMS噪声
1ppm INL (典型值)，10ppm (最大值)
无失码
超低功耗
- 工作模式下电流损耗< 300µA (最大值)
- 休眠模式下电流损耗< 0.4µA
可编程增益(1、2、4、8或16) (MAX11210)
四个SPI控制GPIO用于外部复用器控制
2.7V至3.6V模拟供电电压范围
1.7V至3.6V数字电路和I/O供电电压范围
全差分信号和基准输入
高阻输入
- 针对信号和基准输入可选择缓冲输入
可编程内部或外部时钟模式
> 100dB (最小值)的50Hz/60Hz抑制
SPI、QSPI™、MICROWIRE®兼容串行接口
根据需要进行失调和增益自校准及系统校准
用户可编程失调和增益寄存器
-40°C至+85°C工作温度范围
±2kV ESD保护
无铅(Pb)并符合RoHS标准的QSOP封装

产品详情和应用

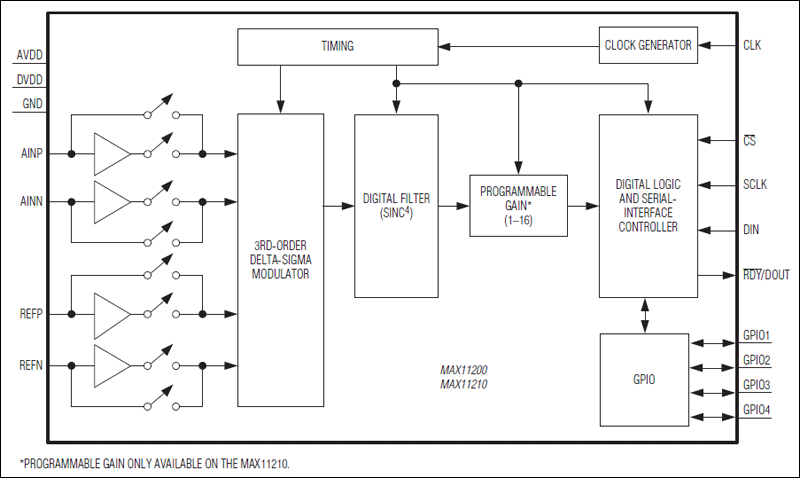

MAX11200/MAX11210为超低功耗(工作电流< 300µA)、高分辨率、串行输出ADC。这些器件具有业内最高的单位功耗分辨率，优化用于超高动态范围、低功耗应用，例如，4mA至20mA工业控制环路的传感器检测等。可选择输入缓冲器提供输入信号与采样网络电容之间的隔离，从而使这些转换器可以直接连接高阻信号源，不会降低动态范围和线性指标。器件内置高精度振荡器，无需外部元件。在特定数据速率下，内部数据滤波器能够提供高于100dB的50Hz或60Hz电源噪声抑制。器件通过SPI接口配置，四个GPIO可用于外部复用器控制。MAX11210提供1、2、4、8或16倍数字可编程增益。

MAX11200/MAX11210工作在-40°C至+85°C温度范围，提供16引脚QSOP封装。

应用

电池应用
便携式仪表
传感器测量(温度和压力)
称重仪
