ADI亚德诺 AD4000 产品介绍
2026-03-09
0次
特性
- Easy Drive 技术扩展了信号链灵活性
- 高阻模式显著降低了信号链建立要求
- 快速转换延长了 ADC 采集时间
- 高达 50mA 的输入过压箝位保护吸电流
- 高性能
- 首次转换准确，无延迟或流水线延迟
- 保证 16 位、无失码
- 吞吐量：2 MSPS/1 MSPS/500 kSPS 选项
- INL：±1.0 LSB（最大值）
- SNR：fIN = 1kHz、VREF = 5V 时为 93dB
- 总谐波失真：fIN = 1kHz 时为 −115dB；fIN = 100kHz 时为 −95dB
- 伪差分模拟输入范围
- 灵活的外部基准电压源范围（2.4V 至 5.1V）
- 低功耗
- 1.8V 单电源供电，具有 1.71V 至 5.5V 逻辑接口
- 500 kSPS 时为 2.5mW（仅限 VDD）
- 10 kSPS 时为 70 μW，2 MSPS 时的典型值为 14mW（总功耗）
- 兼容 SPI/QSPI/MICROWIRE/DSP 的串行接口

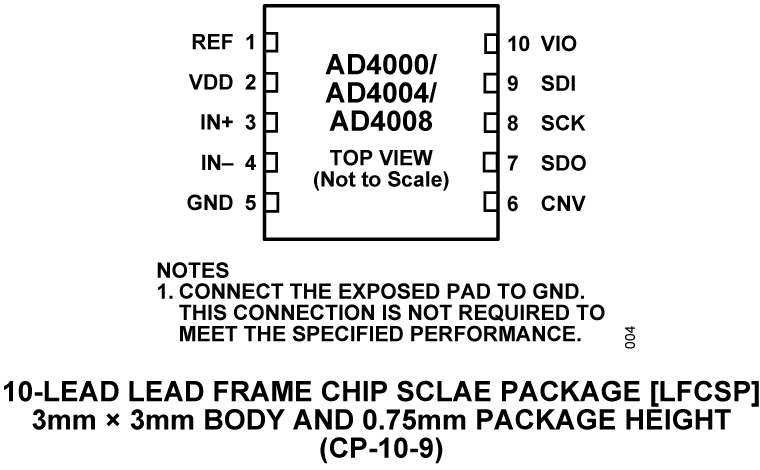

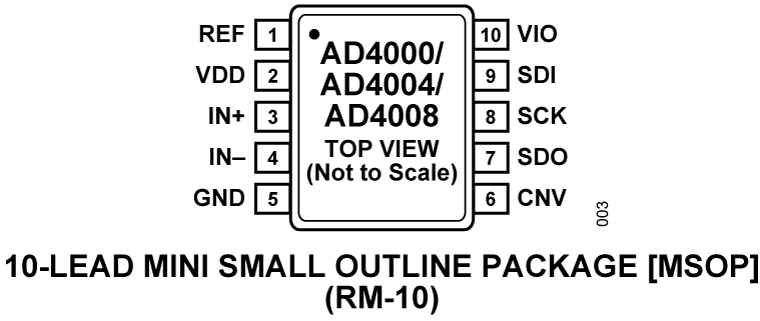

- 10 引脚封装：3mm × 3mm LFCSP、3mm × 4.90mm MSOP
- 保证工作温度：−40°C 至 +125°C
产品详情和应用

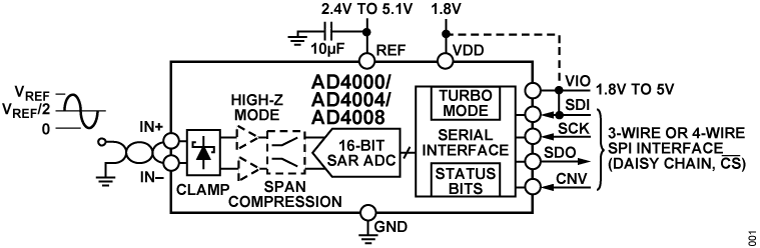

AD4000/AD4004/AD4008 都是高精度、高速、低功耗、16 位精密逐次逼近寄存器 (SAR) 模数转换器 (ADC)。这些 ADC 具有易驱动 (Easy Drive) 功能，例如高阻抗模式和扩展采集阶段，通过扩展可与这些 ADC 配对的配套电路范围，可提供信号链架构灵活性。
这些 ADC 采用单电源 (VDD) 供电，允许在外部应用基准电压源 VREF，并独立于电源电压进行设置。AD4000/AD4004/AD4008 具有高达 2 MSPS 的快速套件吞吐量，可以准确捕获高频信号并实施过采样技术，以缓解与抗混叠滤波器设计相关的挑战。此外，这些 ADC 的功耗与吞吐量呈线性关系。
AD4000/AD4004/AD4008 采用输入范围压缩来消除对 ADC 驱动器放大器的负电源需求，同时保留完整的 ADC 代码范围。此外，输入过压箝位可保护 ADC 输入，防止受到过压事件的影响，最大限度地降低了对参考引脚的干扰，而且不再需要使用外部保护二极管。
通过降低串行外围接口 (SPI) 时钟频率要求，AD4000/AD4004/AD4008 降低了数字输入和输出功耗，扩展了数字主机选项，并简化了跨数字隔离发送数据的任务。通过使用独立的 VIO 逻辑电源，SPI 兼容串行用户接口支持 1.8V、2.5V、3.3V 和 5V 逻辑。
应用
- 自动测试设备
- 机器自动化
- 医疗器械
- 电池供电设备
- 精密数据采集系统
- 仪器仪表和控制系统
