特性

• 多功能光电式测量前端
• 完全集成式AFE、ADC、LED驱动器和时序内核
• 提供良好的环境光抑制性能，无需光电二极管滤光器
• 三个370 mA LED驱动器
• 每个光学样本具有多个灵活的LED短脉冲
• 20位突发累加器支持每个采样周期20位
• 片上样本至样本累加器，支持每次读取数据高达27位
• 低功耗工作
• SPI、I²C 接口和1.8 V模拟/数字内核
• 灵活的采样频率范围：0.122 Hz至3820 Hz
• FIFO数据操作

产品详情和应用

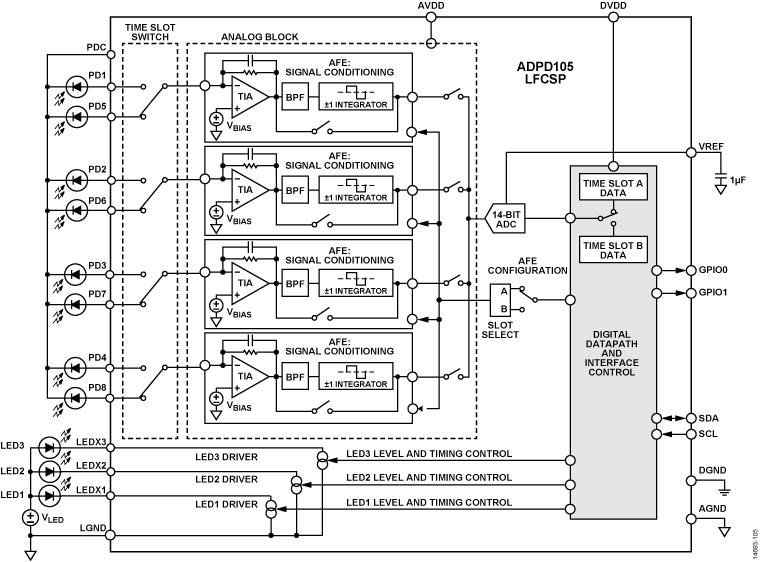

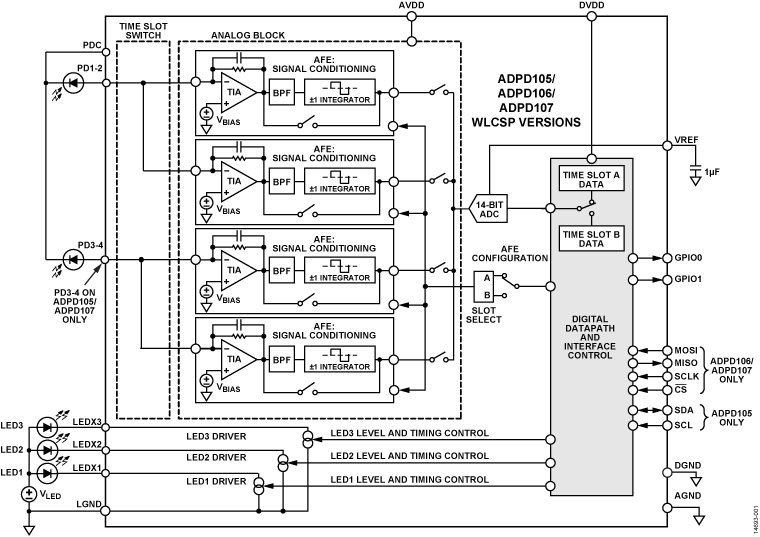

ADPD105/ADPD106/ADPD107均为集成14位模数转换器(ADC)和20位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。该累加器设计用于激励LED并测量相应的光学返回信号。数据输出和功能配置通过ADPD105上的一个1.8 V I²C接口或ADPD106和ADPD107上的SPI进行。控制电路包括灵活的LED信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供良好的信号失调和破坏抑制性能。

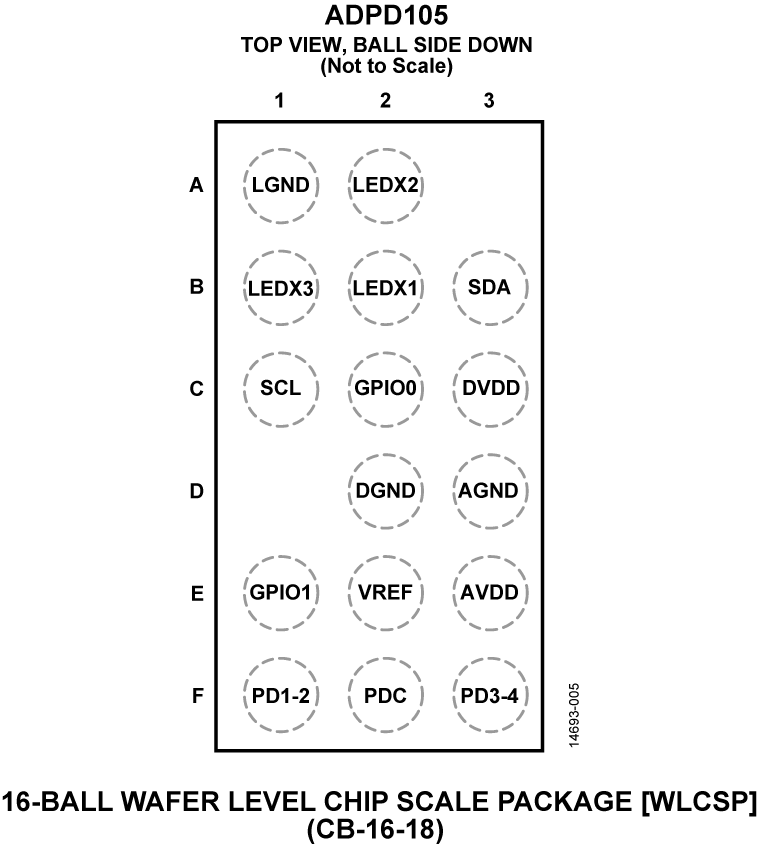

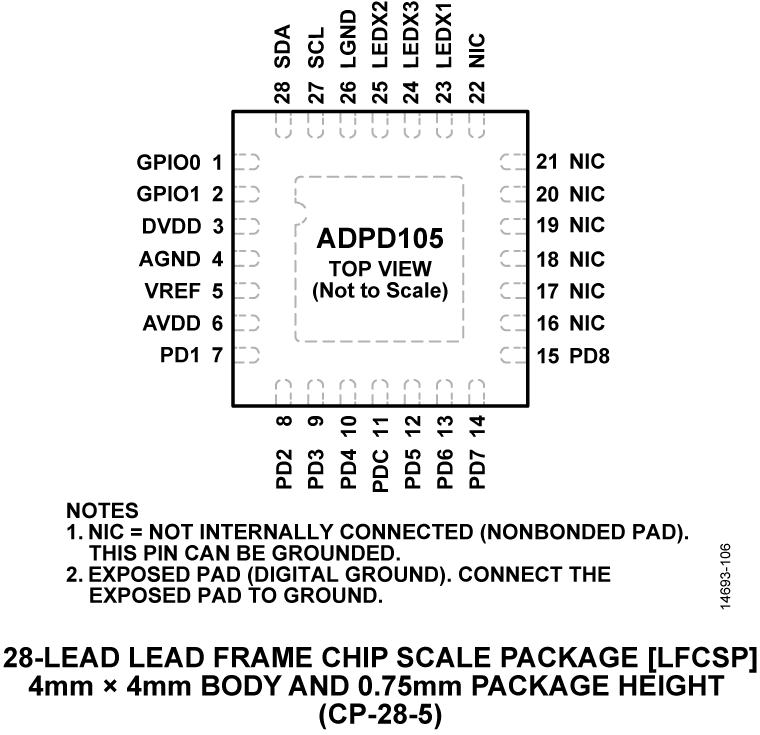

利用电容低于100 pF的光电二极管配合ADPD105/ADPD106/ADPD107以实现优质性能。ADPD105/ADPD106/ADPD107可用于任何LED。ADPD105提供2.46 mm x 1.4 mm WLCSP和4 mm x 4 mm LFCSP两种封装。仅有SPI的版本ADPD106和ADPD107提供2.46 mm x 1.4 mm WLCSP封装。

应用

• 可穿戴健康和健身监护仪
• 临床测量，例如：SpO₂
• 工业监控
• 背景光测量
