ADI亚德诺_LTC2240-10_产品介绍

ADI亚德诺 LTC2240-10 产品介绍

2026-03-09 0次

特性

采样速率：170Msps

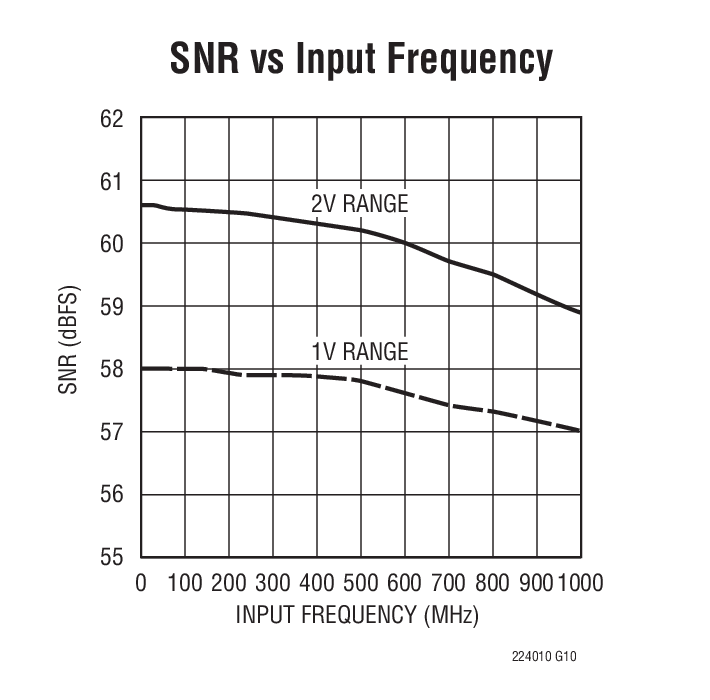

60.6dB SNR
80dB SFDR
1.2GHz 满功率带宽 S/H (采样及保持)
单 2.5V 电源
低功耗：445mW
LVDS、CMOS 或去复用 CMOS 输出
可选输入范围：±0.5V 或 ±1V
无漏失码
可选的时钟占空比稳定器
停机和打盹模式

数据就绪输出时钟
引脚兼容系列

250Msps：LTC2242-12 (12 位)、LTC2242-10 (10 位)
210Msps：LTC2241-12 (12 位)、LTC2241-10 (10 位)
170Msps：LTC2240-12 (12 位)、LTC2240-10 (10 位)
185Msps：LTC2220-1 (12 位)
170Msps：LTC2220 (12 位)、LTC2230 (10 位)
135Msps：LTC2221 (12 位)、LTC2231 (10 位)

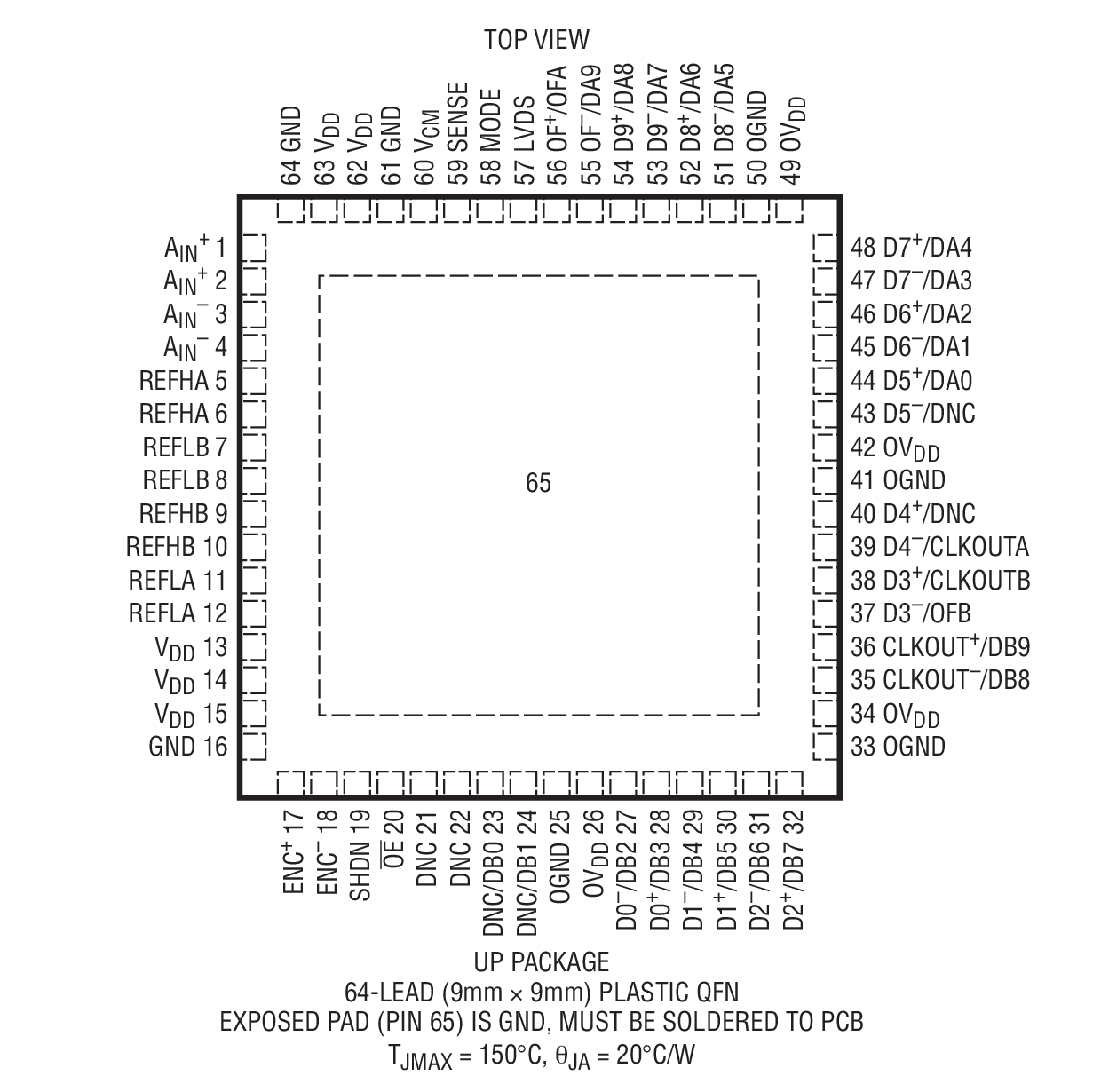

64 引脚 9mm x 9mm QFN 封装

产品详情和应用

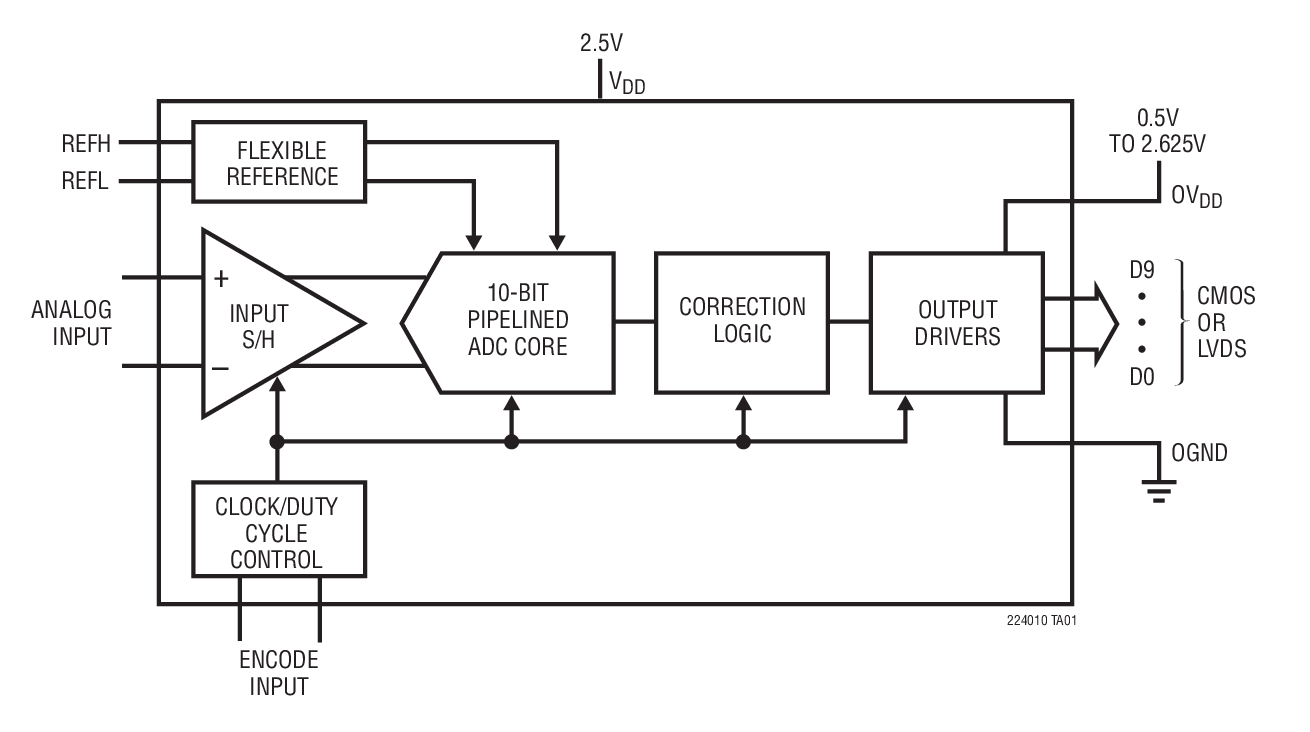

LTC2240-10是一款170Msps采样型10位模数转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2240-10非常适合要求苛刻的通信应用，具有60.6dB SNR和80dB SFDR等交流性能。95fs_RMS的超低抖动允许进行中频欠采样，噪声性能出色。

直流特性包括±0.3LSB INL（典型值）、±0.1LSB DNL（典型值），并在工作温度范围内无失码。

数字输出可以是差分LVDS或单端CMOS。CMOS输出有三种格式选项：单条总线以全数据速率运行，或两条解复用总线以半数据速率运行，交错更新或同时更新。单独的输出电源可提供0.5V至2.625V的CMOS输出摆幅。

ENC⁺和EENC^–输入可采用正弦波、PECL、LVDS、TTL或CMOS输入，以差分或单端方式驱动。可选配时钟占空比稳定器，能够在较宽的时钟占空比范围内确保高性能运行。

	位
LTC2240-10	10
LTC2240-12	12

应用

无线和有线宽带通信
线缆头端系统
功率放大器线性化
通信测试设备
