特性

• 250ksps 吞吐速率
• ±4LSB INL (最大值)
• 保证 18 位，无漏失码
• 全差分输入
• 真正的双极输入范围：±6.25V、±10.24V、±12.5V

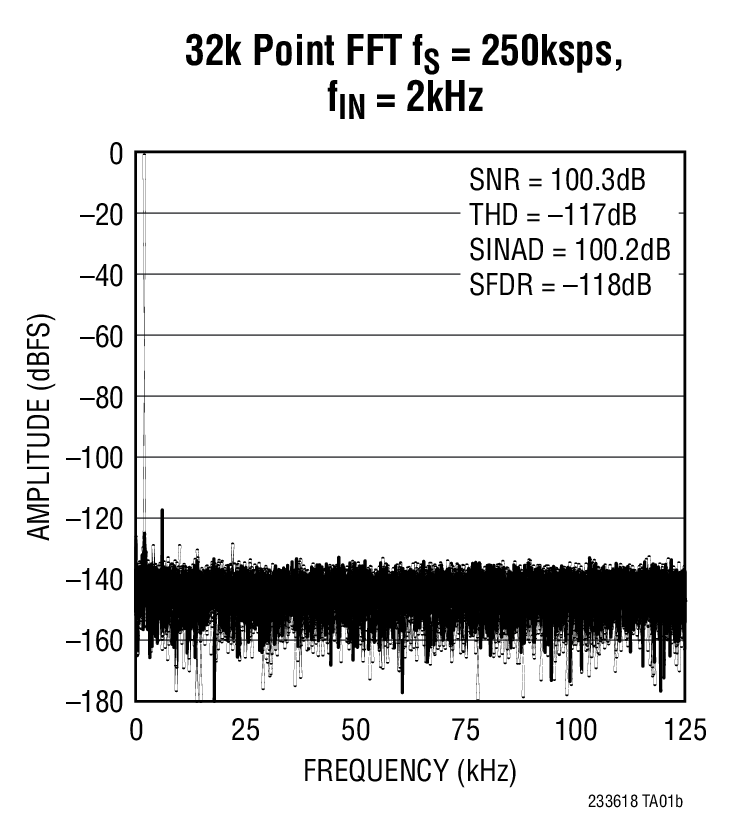

• 在 f_IN = 2kHz 时的 SNR 典型值为 100dB
• 在 f_IN = 2kHz 时的 THD 典型值为 –115dB
• 保证运作至 125ºC
• 单 5V 电源
• 低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
• 支持单触发的内置基准缓冲器
• 无流水线延迟，无周期延迟
• 1.8V 至 5V I/O 电压
• 具菊链模式的 SPI 兼容型串行 I/O
• 内部转换时钟
• 功耗为 28mW (典型值)

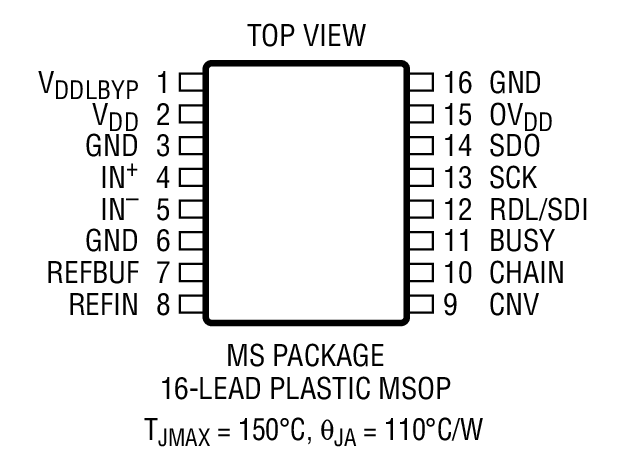

• 16 引脚 MSOP 封装

产品详情和应用

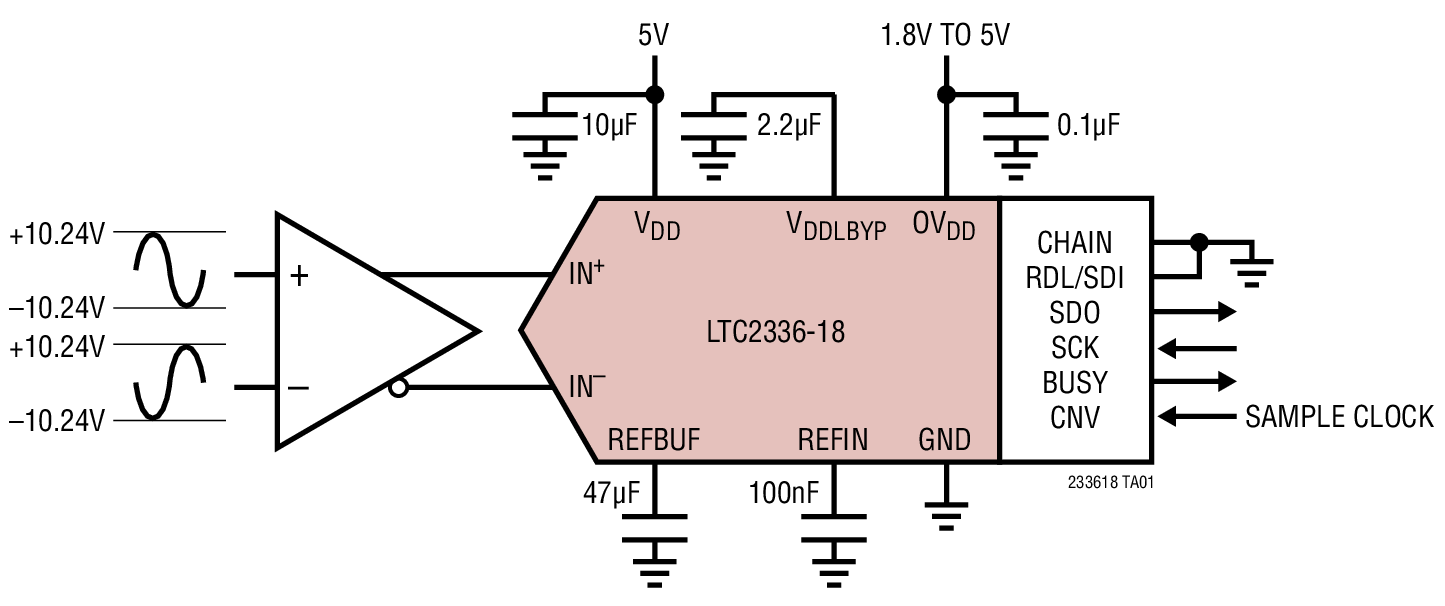

LTC^®2336-18 是一款低噪声、高速 18 位逐次逼近型寄存器 (SAR) ADC，其具有全差分输入。LTC2336-18 采用单 5V 工作电源，具有一个 ±10.24V 的真正双极输入范围，从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2336-18 实现了 ±4LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB SNR。

LTC2336-18 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外，LTC2336-18 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2336-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2336-18 的功耗仅为 28mW，并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功耗。此外，还提供了一种可将 LTC2336-18 的功耗降低至 300μW 的睡眠模式，以达到在待用期间进一步省电的目的。

• 可编程逻辑控制器
• 工业过程控制
• 高速数据采集
• 便携式或紧凑型仪表
• ATE
