特性

产品详情和应用

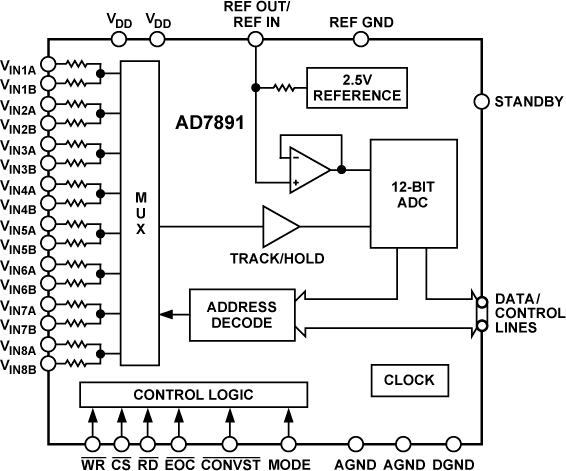

AD7891是一款8通道、12位数据采集系统，可选择并行接口或串行接口结构。该器件内置一个输入多路复用器、一个片内采样保持放大器、一个12位高速ADC、一个+2.5 V基准电压源和一个高速接口，采用+5 V单电源供电，其两种型号可接受多种模拟输入范围：AD7891-1（± 5 V和± 10 V）及AD7891-2（0 V至+2.5 V、0 V至+5 V和± 2.5 V）。

AD7891可以通过MODE引脚来选择并行接口或串行接口结构。无论是串行接口还是并行接口，该器件均能提供标准控制输入及快速数据访问时间特性，确保与现代微处理器、微控制器和数字信号处理器实现轻松接口。

除线性度、满量程和失调误差等传统直流精度规格外，该器件的动态性能参数也做了详细规定，包括谐波失真和信噪比。

在正常模式下，典型功耗为90 mW，而在待机模式下，典型功耗则降至75 µ W。该器件提供两种封装：44引脚塑料四方扁平封装（PQFP）和44引脚塑料片式载体封装（PLCC）。
