ADI亚德诺 AD7156 产品介绍

2026-03-09 0次

特性

超低功耗
电源电压: 1.8 V 至 3.6 V
工作电流： 70 μA （典型值）
关断电流：2 μA（典型值）
快速响应时间
转换时间：每通道10 ms
从串行接口唤醒时间：300 μs
自适应式环境补偿技术
2 个电容输入通道
传感器电容(C_SENS): 0 pF至13 pF
灵敏度可达3 fF

2 种工作模式
固定设置的独立模式
用户自定义设置的微控制器接口模式
2 个检测输出标志
双线式串行接口(I²C兼容)
工作温度范围：−40°C至+85°C

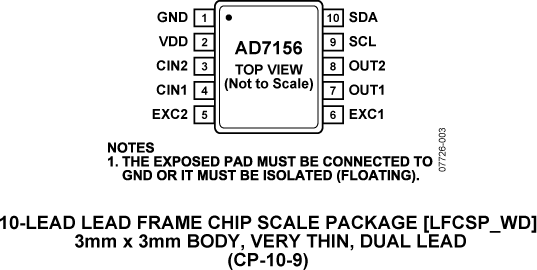

10引脚LFCSP封装(3 mm × 3 mm × 0.8 mm)

产品详情和应用

AD7156采用一种响应快速的超低功耗转换器，为电容式传感器提供了一种全面的信号处理解决方案。

AD7156采用ADI公司的电容数字转换器(CDC)技术，这种技术汇集与实际传感器接口过程中起着重要作用的多种特色功能于一身，如高输入灵敏度、较高的输入寄生接地电容和漏电流容限。

集成自适应式阙值算法可对因环境因素（如湿度和温度）或绝缘材料老化而导致传感器电容发生的任何变化进行补偿。

默认情况下，AD7156采用固定上电设置以独立模式运行，并以两路数字输出显示检测结果。另外，AD7156也可通过串行接口与微控制器连接，可通过用户自定义设置对内部寄存器进行编程，而数据和状态信息则可从该部件中读取。

AD7156工作电源电压为1.8 V至3.6 V，额定温度范围为−40°C至+85°C。

应用

按钮和开关
近程传感
无触点开关
位置检测
液位检测
便携式产品
