AD7690

量产

18位、1.5 LSB INL、400 kSPS PulSAR® 差分ADC,采用MSOP/QFN封装

ADI亚德诺 AD7690 产品介绍
2026-03-09 0次

特性


  • 18位分辨率、无失码
  • 吞吐量:400 kSPS
  • INL:±0.75 LSB(典型值),±1.5 LSB(最大值)(FSR的±6 ppm)
  • 动态范围:102 dB (400 kSPS )
  • 过采样动态范围:125 dB ( 1 kSPS )
  • 无噪声分辨率:20 bits ( 1 kSPS )
  • 有效分辨率: 22.7 bits (1 kSPS )
  • SINAD: 101.5 dB ( 1 kHz)
  • THD: −125 dB (1 kHz )
  • 真差分模拟输入范围: ±VREF 0 V ~ VREF ,两个输入上的VREF均可高达VDD
  • 无流水线延迟
  • 采用5 V单电源供电,含1.8 V/2.5 V/3 V/5 V逻辑接口



产品详情和应用


AD7690是一款18位、逐次逼近型模数转换器(ADC),采用单电源(VDD)供电。它内置一个低功耗、高速、18位不失码的采样ADC、一个内部转换时钟和一个多功能串行接口。在CNV上升沿,AD7690对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅为0 V到REF,相位相反。基准电压(REF)由外部提供,最高可以设置为电源电压。


AD7690的功耗和吞吐量呈线性变化关系。


SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上,并提供一个可选的忙闲指示。它采用独立的VIO电源,与1.8V、2.5V、3V或5V逻辑兼容。

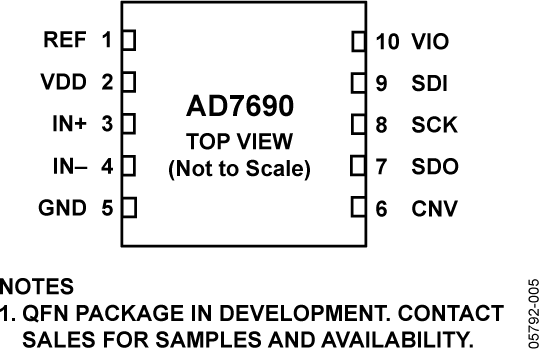

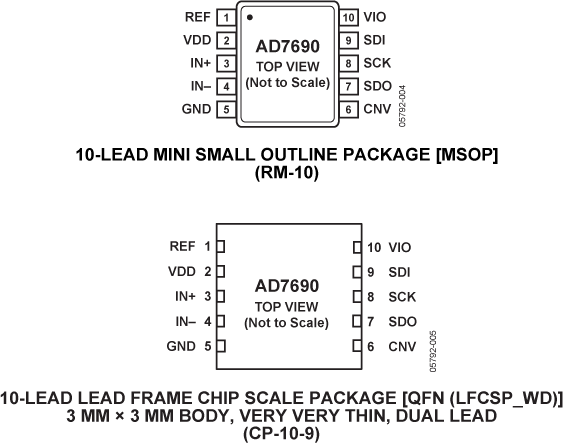

AD7690采用10引脚MSOP封装或10引脚QFN (LFCSP)封装,工作温度范围为−40°C 至 +85°C。

应用

  • 电池供电设备
  • 数据采集
  • 地震数据采集系统
  • DVM
  • 仪器仪表
  • 医疗仪器
  • 数据手册, Rev. A, 3/07
