ADI亚德诺 AD7467 产品介绍

2026-03-09 0次

特性

额定电压（V_DD）：1.6 V至3.6 V
低功耗：
典型值0.62 mW（100 kSPS，3 V电源）
典型值0.48 mW（50 kSPS，3.6 V电源）
典型值0.12 mW（100 kSPS，1.6 V电源）
高呑吐量：200 kSPS
宽输入带宽：
71 dB信噪比（30 kHz输入频率）
灵活的功耗/串行时钟速度管理

无流水线延迟
高速串行接口：
SPI/QSPI™/MICROWIRE™/DSP兼容
自动省电模式
省电模式：8 nA（典型值）
6引脚SOT-23封装
8引脚MSOP封装

产品详情和应用

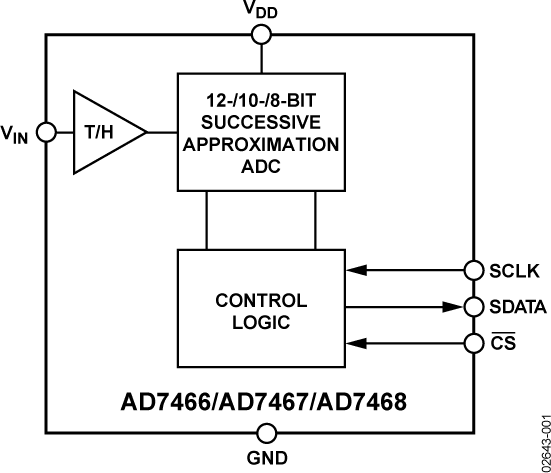

AD7466/AD7467/AD7468分别是12/10/8位高速、低功耗、逐次逼近型模数转换器（ADC），工作电压为1.6V至3.6V单电源，具有低功耗特性，最高呑吐量可达200 kSPS。这些器件均内置一个低噪声、宽带宽采样-保持放大器，可处理3 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

基准电压从V_DD获得，从而为ADC提供了最宽的动态输入范围，因此，其模拟输入范围为0至V_DD。转换速率取决于SCLK。

产品聚焦

额定电源电压：1.6 V至3.6 V
12、10和8位ADC，采用SOT-23和MSOP两种封装
高呑吐量、低功耗，正常工作模式下的最大功耗为0.9 mW（100 kSPS，3 V时）
灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟，通过提高串行时钟速度可缩短转换时间。可在转换完成后自动进入省电模式，从而降低了省电模式下的平均功耗，器件的最大功耗为0.1 µA，省电模式下一般为8 nA
基准电压从电源获得
无流水线延迟
该器件具有一个标准逐次逼近型ADC，可通过/CS输入对转换进行精确控制

应用

电池供电系统

医疗仪器

远程数据采集

隔离数据采集

数据手册, Rev. C, 5/07
