ADI亚德诺 AD9218 产品介绍
2026-03-09
0次
特性
- 双核、10位、40 MSPS/65 MSPS/80 MSPS/105 MSPS ADC
- 低功耗：每通道275 mW (105 MSPS)
- 片内基准电压源和采样保持
- 每通道300 MHz模拟带
- 信噪比(SNR)：57 dB（41 MHz，编码速率 = 80 MSPS）
- 每通道模拟输入范围：1 V p-p或2 V p-p
- 3.0 V单电源供电（2.7 V至3.6 V）
- 提供单通道工作省电模式
- 输出模式：二进制补码或偏移二进制
- 输出数据对准模式
- 与8位AD9288引脚兼容
- 通道间串扰：–75 dBc
- AD9218-EP支持防务和航空航天应用（AQEC标准）
- 下载AD9218-EP数据手册(pdf)
- 扩展工业温度范围：-55°C至+105°C
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 产品变更通知
- 认证数据可应要求提供
- V62/19610-01XE DSCC图纸号
产品详情和应用

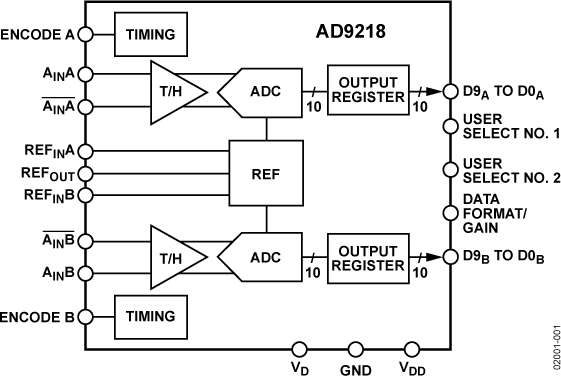

AD9218是一款双通道10位单芯片采样模数转换器，片内集成采样保持电路。该产品是一款低成本、低功耗、小型易用型器件。它采用105 MSPS转换速率工作，在整个工作范围内都具有出色的动态性能。每个通道均可以独立工作。
该ADC只需一个3.0 V（2.7 V至3.6 V）单电源和一个时钟就能发挥全部效能。无需外部基准电压源或驱动器件即可满足许多应用需求。数字输出为TTL/CMOS兼容，单独的输出电源引脚支持3.3 V或2.5 V逻辑接口。
时钟输入为TTL/CMOS兼容，10位数字输出可以采用3.0 V（2.5 V至3.6 V）电源供电。用户可选项提供各种省电模式、数字数据格式和数字数据定时方案组合。在省电模式下，数字输出被置为高阻状态。
产品聚焦
- 低功耗。每通道功耗仅275 mW (105 MSPS)。在保持高交流性能的同时，其它速度等级的功耗按比例降低。
- 引脚兼容升级。8位器件可轻松升级至10位器件。与8位AD9288双通道ADC引脚兼容。
- 易于使用。片内基准电压和用户控制选项使系统设计更灵活。
- 高性能。在奈奎斯特输入频率时，信噪比保持在54 dB (105 MSPS)。

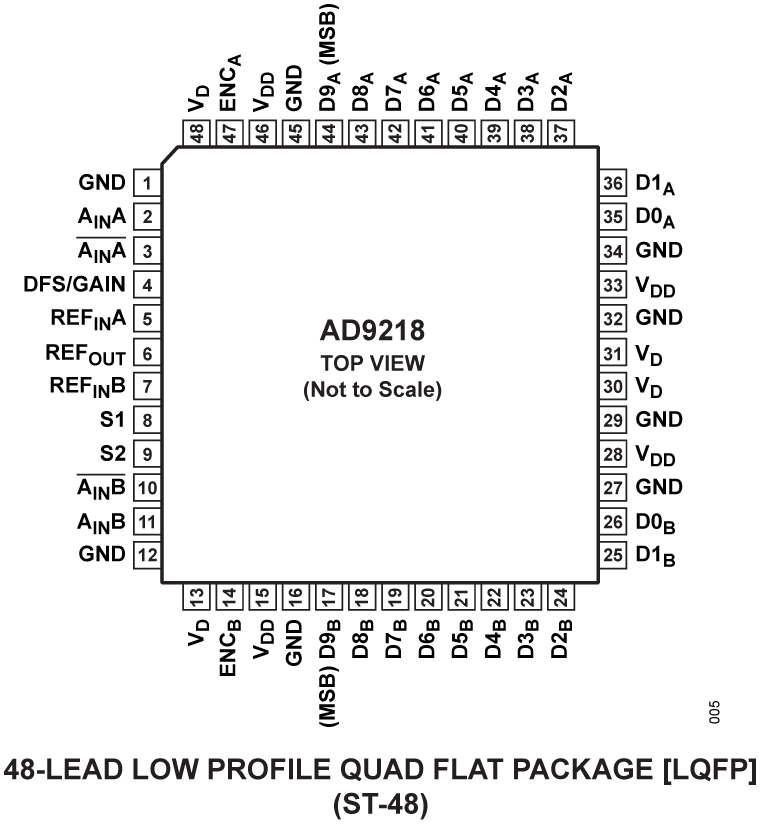

- 通道串扰。极低：-75 dBc。6.采用先进的CMOS工艺制造。提供48引脚薄型四方扁平封装(7 mm × 7 mm LQFP)，额定温度范围为-40℃至+85℃工业温度范围。
应用
- 电池供电仪表
- 手持式示波表
- 低成本数字示波器
- I&Q通信
- 超声设备
