ADI亚德诺 AD9284 产品介绍

2026-03-09 0次

特性

1.8 V单电源供电
信噪比(SNR)：49.3 dBFS（200 MHz输入，250 MSPS）
无杂散动态范围(SFDR)：65 dBc（200 MHz输入，250 MSPS）
低功耗：314 mW（250 MSPS）
片内基准电压源和采样保持
各通道1.2 V峰峰值模拟输入范围
差分输入、500 MHz带宽

DNL: ±0.2 LSB
串行端口控制选项
-- 偏移二进制、格雷码或二进制补码数据格式
-- 可选时钟占空比稳定器
-- 内置可选数字测试码生成功能
引脚可编程关断功能
提供48引脚LFCSP封装

产品详情和应用

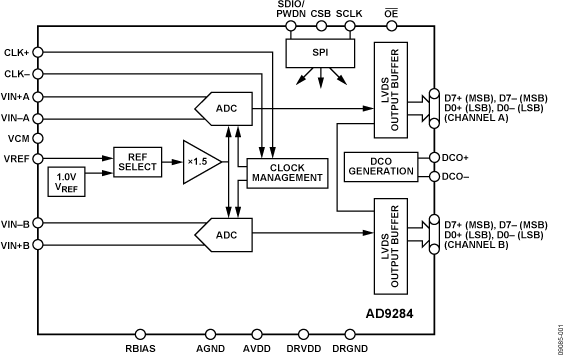

AD9284是一款双通道8位单芯片采样模数转换器(ADC)，支持同步工作模式，专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS，动态性能卓越。

该ADC要求采用1.8 V单电源供电及编码时钟信号，以便充分发挥其工作性能。许多应用都无需外部基准源器件。数字输出兼容LVDS。

AD9284采用48引脚无铅LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦
1. 集成式双通道、8位250 MSPS ADC。
2. 1.8 V单电源供电，提供LVDS输出。
3. 关断选项通过引脚可编程设置进行控制。

应用

通信
分集无线电系统
I/Q解调系统
电池供电仪表
手持式示波器
低成本数字示波器
OTS：光纤视频
