特性

• 两个匹配的6位ADC
• 高采样速率：每个ADC 90Msps
• 低功耗：350mW
• 出色的动态性能：
  • 5.85 ENOB，具有20MHz模拟输入
  • 5.7 ENOB，具有50MHz模拟输入
• ±1/4LSB INL和DNL（典型值）
• 内部带隙基准电压源
• 具有过驱能力的内部振荡器
• 具有真差分输入的55MHz (-0.5dB)带宽输入放大器
• 用户可选输入满量程范围（125mVp-p、250mVp-p或500mVp-p）
• 1/4LSB通道间失调匹配（典型值）
• 0.1dB增益和0.5°相位匹配（典型值）
• 单端或差分输入驱动
• 灵活的3.3V、CMOS兼容数字输出

产品详情和应用

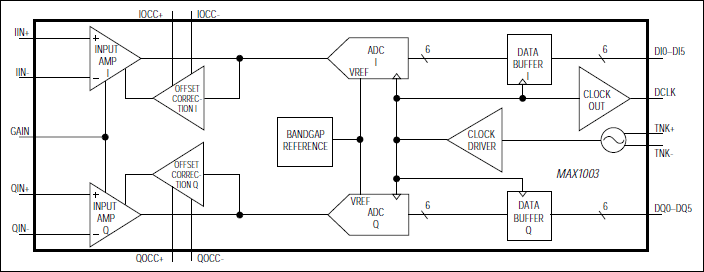

MAX1003是一款双通道、6位模数转换器(ADC)，不仅提供高速、低功耗操作，还具有用户可选输入范围、内部基准电压源和时钟振荡器。双通道并行ADC旨在将同相(I)和正交(Q)模拟信号转换为两个6位偏移二进制编码数字输出，采样率高达90Msps。MAX1003能够直接与基带I和Q信号进行接口，因此非常适合用于直播卫星、VSAT和QAM16解调应用。

MAX1003输入放大器具有真差分输入，-0.5dB模拟带宽为55MHz，用户可编程输入满量程范围为125mVp-p、250mVp-p或500mVp-p。对于交流耦合输入信号，输入通道之间的匹配性能通常优于0.1dB增益、1/4LSB失调和0.5°相位。20MHz模拟输入信号的动态性能为5.85有效位数(ENOB)，50MHz信号的动态性能为5.7 ENOB。

MAX1003采用+5V模拟电源和+3.3V数字电源供电，可与+3.3V逻辑兼容的数字信号处理器和微处理器轻松接口。它采用36引脚SSOP封装。

应用

• 有线电视机顶盒
• 直播卫星(DBS)接收器
• VSAT接收器
• 广域局域网(WLAN)
