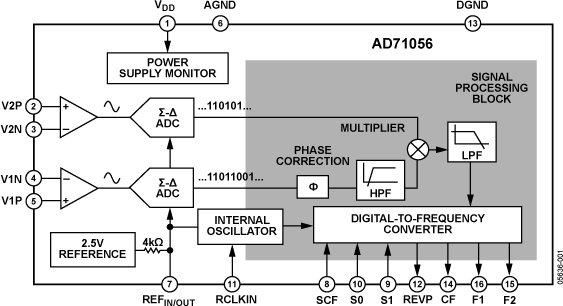

ADE7757A (AD71056)是一款精确的电能计量集成电路 。 它是ADE7755的一个变异版本 ， 引脚比后者少 ， 但增加了精密振荡器电路 ， 用作芯片的时钟源 。 由于无需外部晶振或谐振器 ， 因此采用ADE7757A时电表的总成本会降低 。 该芯片可以直接与分流电阻接口。

ADE7757A可根据线路电流和电压提供瞬时实际功率和平均实际功率。其规格超过了IEC61036标准中提到的精度要求。在ADE7757A中，只有ADC和基准电压源电路使用了模拟电路，所有其它信号处理（例如乘法和滤波）则均是通过数字域来完成。因此，即使环境条件发生极端变化，该器件也可以一直提供出色的稳定性和精确度。

该芯片允许很小的满度模拟输入信号直接连接小阻值分流电阻器，从而不损失动态范围。ADE7757A采用16引脚SOIC窄体封装。

AN-679应用笔记描述了一款IEC62053-21低成本电表参考设计。

注：欲设计三相电能表，推荐选用ADE7752A。
