特性

• 高DC/AC精度提高测量质量
  • 16位分辨率，无失码
  • 250ksps吞吐量，无流水线延时/延迟
  • 93.2dB SNR和-102.5dB THD @ 10kHz
  • 0.5 LSB_RMS输入参考噪声
  • ±0.2 LSB DNL(典型值)和±0.4 LSB INL (典型值)
• 高度集成ADC节省成本和空间
  • ±6.7ppm/°C内部基准
  • 内部基准缓冲器
• 较宽电源范围和低功耗，简化电源设计
  • 5V模拟电源
  • 2.3V至5V数字电源
  • 21.2mW功耗@ 250ksps
  • 关断模式下电流10µA
• 支持多种行业标准的串口和小型封装，减小尺寸
  • SPI/QSPI^™/MICROWIRE^®/DSP-兼容串口
  • 3mm x 3mm、微小、12引脚TDFN封装

产品详情和应用

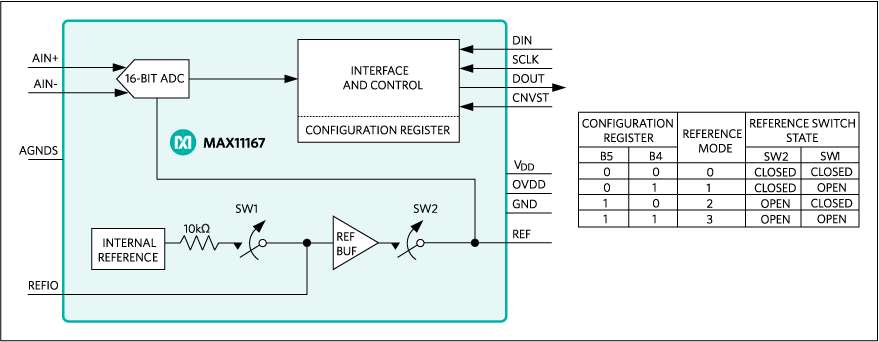

MAX11167 16位、250ksps、SAR ADC具有优异的交流和直流性能，支持双极性输入范围，具有小尺寸、内置基准等特性。MAX11167采用单5V电源工作，可测量±5V (10V_P-P)输入范围的信号。拥有专利的电荷泵结构允许直接采样高阻信号源。MAX11167集成可选的6.7ppm/^°C基准，带内部缓冲器，从而节省了外部基准的成本和空间。

ADC具有高达93.2dB的SNR和-102.5dB THD。MAX11167保证16位无失码和±0.5 LSB INL (典型值)。

MAX11167通过SPI兼容串口通信，工作在2.5V、3V、3.3V或5V逻辑电平。串行接口能够以菊链形式并联多个ADC，用于多通道应用；器件提供“忙”指示选项，简化系统同步和定时。

MAX11167采用12引脚、3mm x 3mm、TDFN封装，工作在-40^°C至+85^°C温度范围。

应用

• 自动测试设备
• 数据采集系统
• 工业控制系统/过程控制
• 医疗仪表
