特性

• 16 位分辨率
• 内置高准确度基准 — 10ppm/ºC (最大值)
• 单端 (LTC2470) 或差分 (LTC2472)
• 可选的 208sps / 833ksps 输出速率
• 1mV 偏移误差
• 0.01% 增益误差
• 对于多工应用可在单个转换周期内实现稳定
• 具自动停机功能的单周期操作
• 3.5mA (典型值) 电源电流
• 2μA (最大值) 睡眠电流
• 内部振荡器 — 无需外部元件
• SPI 接口

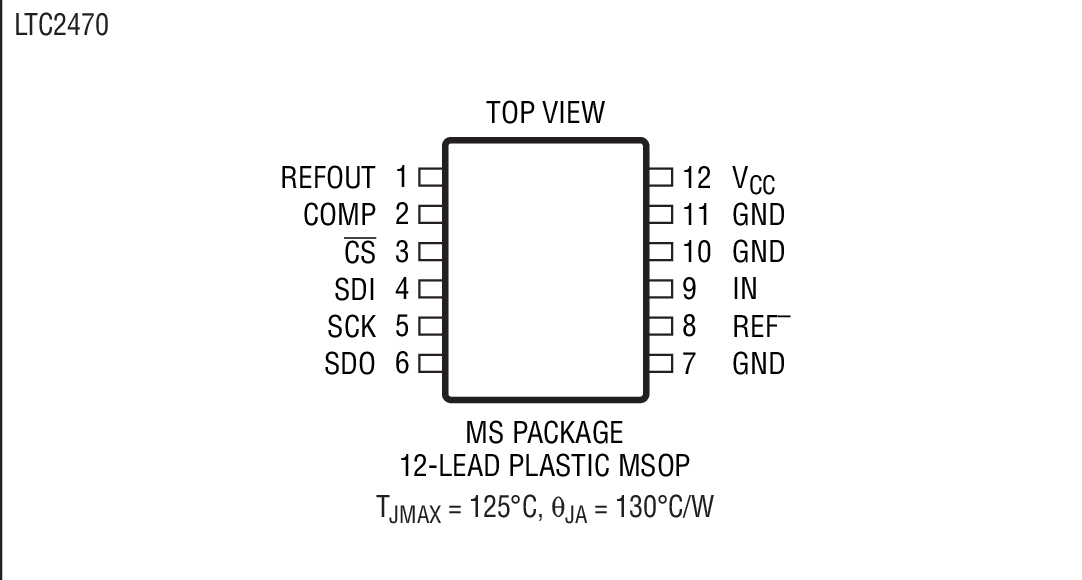

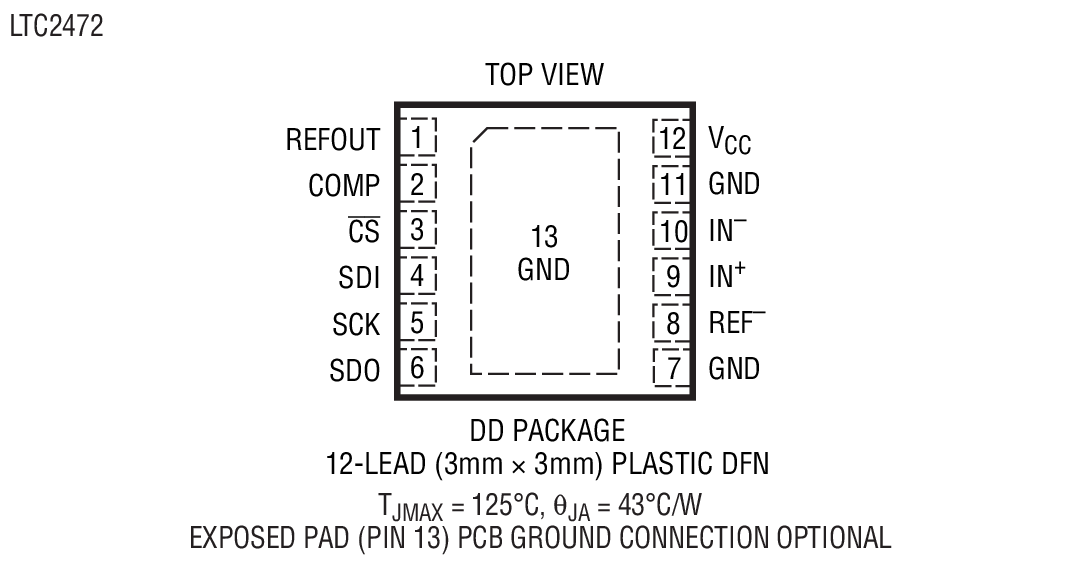

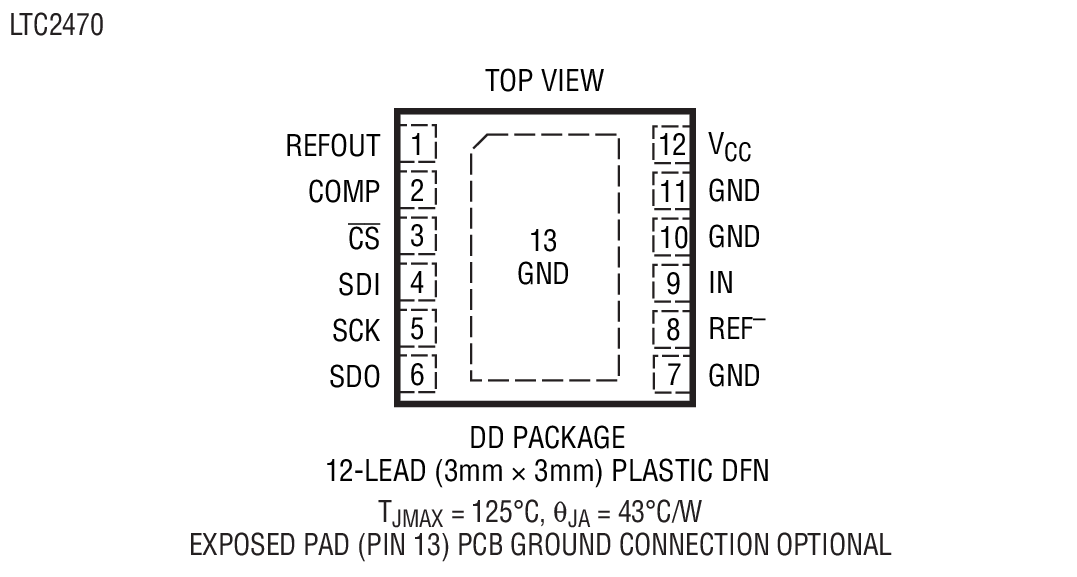

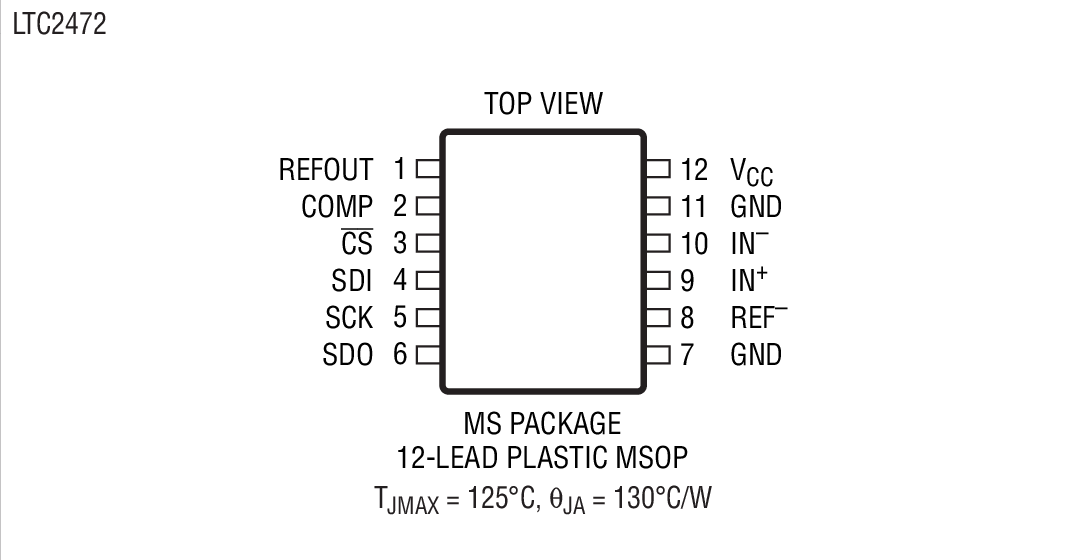

• 小外形 12 引脚 3mm x 3mm DFN 封装和 MSOP 封装



产品详情和应用

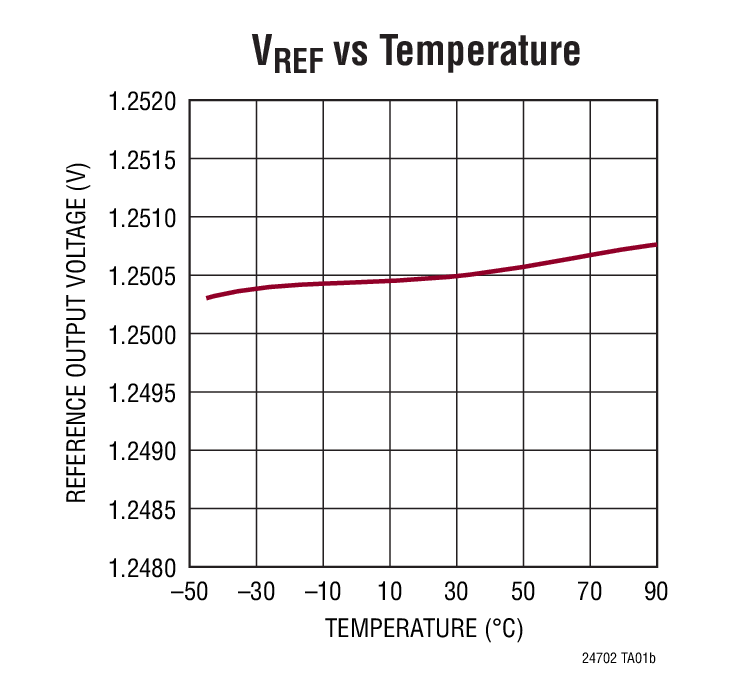

LTC^®2470 / LTC2472 是小外形的 16 位模数转换器，具有一个集成的精准基准和一个可选的 208sps 或 833sps 输出速率。它们采用 2.7V 至 5.5V 单电源，并通过一个 SPI 接口进行通信。LTC2470 是单端器件，具有一个 0V 至 V_REF 的输入范围，而 LTC2472 是差分器件，具有一个 ±V_REF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2470 / LTC2472 内置一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后，LTC2470 / LTC2472 将自动对转换器进行断电操作，而且也可通过配 置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。

LTC2470 / LTC2472 包括一个可由用户来选择的 208sps 或 833sps 输出速率，而且，由于采用 了一个很大的过采样比 (在 208sps 时为 8,192，而在 833sps 时则为 2,048)，因而具有宽松的抗混叠要求。

• 系统监视
• 环境监视
• 直接温度测量
• 仪表
• 工业过程控制
• 数据采集
• 嵌入式 ADC 升级
