特性

• 16通道、双路、同步采样输入
• 可独立选择的通道输入范围
  • 真双极性：±10 V、±5 V、±2.5 V
• 5 V单模拟电源，VDRIVE电源电压：2.3 V至3.6 V
• 完全集成的数据采集解决方案
  • 模拟输入箝位保护
  • 具有1 MΩ模拟输入阻抗的输入缓冲器
  • 一阶抗混叠模拟滤波器
  • 片内精密基准电压及基准电压缓冲器
  • 双通道16位逐次逼近型寄存器(SAR)ADC
  • 吞吐速率：2 × 1 MSPS
  • 通过数字滤波器提供过采样功能
  • 灵活的序列器，支持突发模式
• 灵活的并行/串行接口
  • SPI/QSPI/MICROWIRE/DSP兼容
  • 可选循环冗余校验(CRC)错误检查
• 硬件/软件配置
• 性能
  • 信噪比(SNR)：92 dB（500 kSPS、2倍过采样）
  • 信噪比(SNR)：90.5 dB (1 MSPS)
  • 总谐波失真(THD)：−103 dB
  • ±1 LSB INL（典型值），±0.99 LSB DNL（最大值）
  • 模拟输入通道提供8 kV ESD额定值
• 片内自检测功能
• 80引脚LQFP封装

产品详情和应用

AD7616是一款16位DAS，支持对16个通道进行双路同步采样。AD7616采用5 V单电源供电，可以处理±10 V、±5 V和±2.5 V真双极性输入信号，同时每对通道均能以高达1 MSPS的吞吐速率和90.5 dB SNR采样。利用片内过采样模式可实现更高的SNR性能（过采样率(OSR)为2时，SNR为92 dB）。

输入箝位保护电路可以耐受高达±21 V的电压。无论以何种采样频率工作，AD7616的模拟输入阻抗均为1 MÙ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。

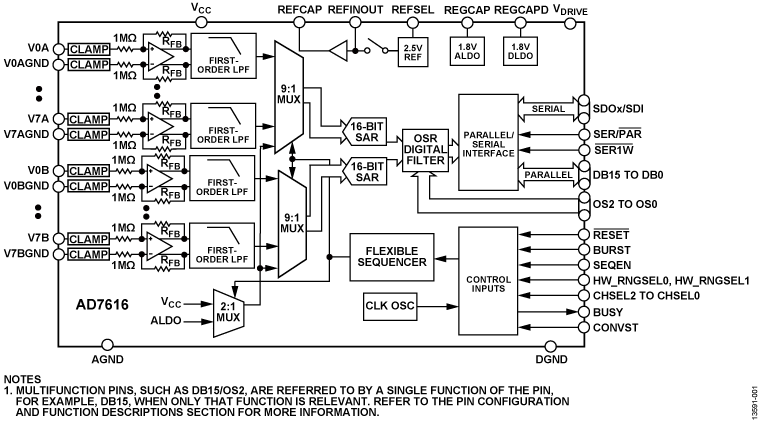

该器件均内置模拟输入箝位保护、一个双路16位电荷再分配SAR模数转换器(ADC)、一个灵活的数字滤波器、2.5 V基准电压源和基准电压缓冲器以及高速串行和并行接口。

AD7616兼容串行外设接口(SPI)/QSPI™/DSP/MICROWIRE

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统(DAS)
