特性

• 两个匹配的6位、800Msps ADC
• 出色的动态性能
  • 36.4dB SINAD，f_IN ≈ 200MHz 且
  • f_CLK ≈ 800MHz
• INL和DNL典型值：±0.25 LSB
• 通道间相位匹配：±0.2°
• 通道间增益匹配：±0.04dB
• 6:12解复用器将数据速率降至400MHz
• 低误差率：800Msps时10¹⁶个亚稳态
• 二进制补码格式的LVDS数字输出

产品详情和应用

MAX105是一款双通道、6位、模数转换器(ADC)，旨在实现同相(I)和正交(Q)基带信号的快速、准确数字化。MAX105将I和Q分量的模拟信号都以800Msps的速率转换为数字输出，同时在200MHz的输入频率下实现37dB的典型信噪比(SNR)，积分非线性(INL)和微分非线性(DNL)为±0.25 LSB。MAX105模拟输入前置放大器具有400MHz、-0.5dB和1.5GHz、-3dB的模拟输入带宽。典型的通道间匹配性能为0.04dB增益、0.1 LSB失调和0.2度相位。在200MHz模拟输入信号和800MHz采样速度下，动态性能为36.4dB信纳比(SINAD)。全差分比较器设计和编码电路减少了失序错误，并确保出色的亚稳态性能（每10¹⁶个时钟周期只有一个错误）。

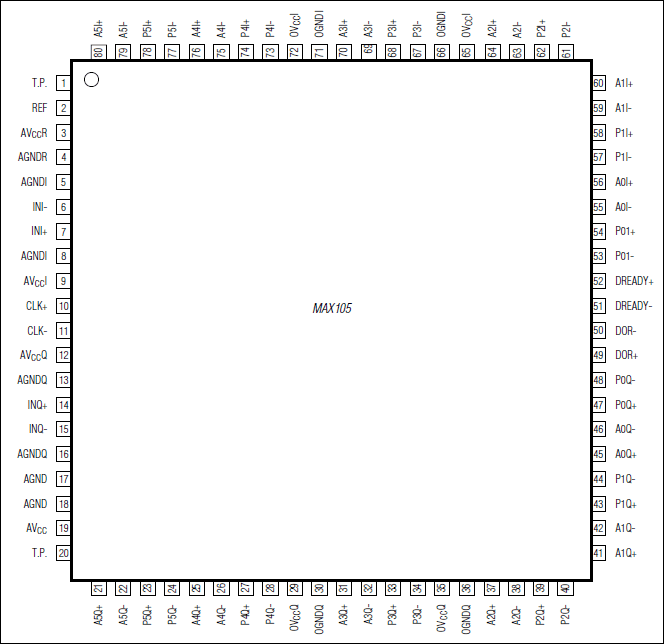

此外，MAX105提供LVDS数字输出，通过内部6:12解复用器将输出数据速率降至采样时钟速率的二分之一。数据以二进制补码格式输出。MAX105采用+5V模拟电源供电，LVDS输出端口在+3.3V下工作。数据转换器的典型功耗为2.6W。该器件采用带裸露焊盘的80引脚TQFP封装，在（-40° C至+85°C）扩展级温度范围内符合规格。对于MAX105的低速400Msps版本，请参考MAX107数据手册。

应用

• 通信系统
• 测试仪表
• VSAT接收器
• 无线局域网(WLAN)
