ADI亚德诺 AD7091R-4 产品介绍

2026-03-09 0次

特性

超低系统功耗
- 灵活的功耗/吞吐速率管理
- 可编程ALERT中断引脚
高性能
- 1 MSPS吞吐速率，无延迟/流水线延迟
- SNR： 70 dB（典型值，10 kHz输入频率）
- THD：-80 dB（典型值，10 kHz输入频率）
- INL：±0.7 LSB（典型值），±1.0 LSB（最大值）

系统尺寸较小
- 2.5 V片内精密基准电压源（5 ppm/℃典型漂移）
- MUXOUT/ADCIN支持单级缓冲放大器
- 菊花链模式
- 16引脚、20引脚和
- 24引脚4 mm × 4 mm LFCSP封装
- 16引脚、20引脚和
- 24引脚TSSOP封装
欲了解更多特性，请参考数据手册

产品详情和应用

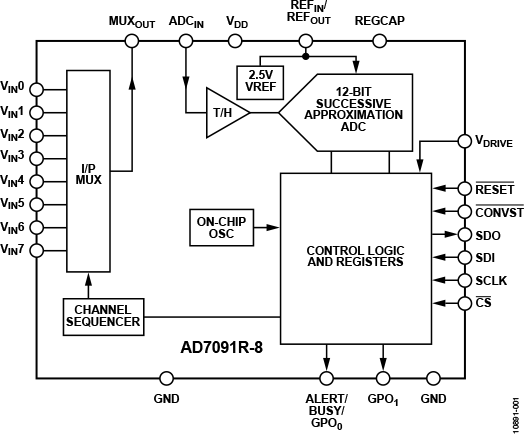

AD7091R-2/AD7091R-4/AD7091R-8系列是多通道、12位、超低功耗、逐次逼近型模数转换器(ADC)，提供2/4/8模拟输入通道选项。AD7091R-2/AD7091R-4/AD7091R-8采用2.7 V至5.25 V单电源供电，采样速率高达1 MSPS。

AD7091R-2/AD7091R-4/AD7091R-8系列具有多达8个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。AD7091R-2/AD7091R-4/AD7091R-8还配有片内转换时钟、片内精密2.5 V基准电压源和高速串行接口。

AD7091R-2/AD7091R-4/AD7091R-8集成串行端口接口(SPI)，可在完成转换后读取数据，同时具有1 MSPS吞吐速率。转换过程和数据采集利用CONVST引脚进行控制。

AD7091R-2/AD7091R-4/AD7091R-8采用先进的设计技术，可在高吞吐速率的情况下实现极低的功耗。此外，还提供灵活的功耗管理选项。片内配置寄存器可让用户设置不同的工作条件。它们包括电源管理、报警功能、忙碌指示、通道时序和通用输出引脚。MUX_OUT和ADC_IN引脚允许在ADC获取多路复用器的输出信号之前对其进行调理。

应用

电池供电系统
个人数字助理
医疗仪器
移动通信
仪表和控制系统
数据采集系统
光敏元件
诊断/监控功能

MDD辰达半导体回扫型ESD，为HDMI接口提供安全防护上一篇下一篇散热设计不良会导致 MOSFET 过热失效？MDD辰达半导体一文讲透

最新文章

ADI亚德诺 ADG738 产品介绍

ADG738是一款8通道、3线串行接口控制的CMOS模拟矩阵开关/多路复用器。开关之间的导通电阻严格匹配，并在全信号范围内具有非常好的平坦度。

2026-03-09 76次

ADI亚德诺 MAX4644 产品介绍

MAX4644是一款单刀/双掷(SPDT)开关，采用+1.8V至+5.5V的单电源供电。它在整个模拟信号范围内提供4Ω低导通电阻(RON)以及1Ω RON平坦度。MAX4644提供小于20ns的快速开关时间，同时确保先开后合式开关动作。其典型静态功耗为0.01µW，因此适合在低功耗便携式应用中使用。

2026-03-09 809次

ADI亚德诺 ADG1334 产品介绍

ADG1334是一款单芯片CMOS器件，内置四个采用CMOS工艺设计的独立可选单刀双掷（SPDT）开关。

2026-03-09 790次

ADI亚德诺 MAX398 产品介绍

MAX398/MAX399精密、单片、CMOS模拟多路复用器具有低导通电阻（小于100Ω），通道间匹配电阻在6Ω以内，并在额定模拟信号范围内保持平坦（最大11Ω）。其在整个温度范围内具有较低漏电流（+85°C时NO关断漏电流小于2.5nA）和快速开关速度（转换时间不到250ns）。MAX398为8通道器件，MAX399为双路4通道器件。

2026-03-09 802次

ADI亚德诺 DG1208 产品介绍

DG1208和DG1209均为低泄漏、低电荷注入、单路8通道或双路4通道多路复用开关器件。DG1208使用三个选择输入（A2、A1和A0）来确定开关逻辑；DG1209使用两个选择输入（A1和A0）。两款器件都使用使能(EN)输入来使能或禁用器件。

2026-03-09 231次

更多资讯

* 我的问题/建议：
* 联系电话：
上传图片（选填）：	请您提交2M以内的jpg,gif,png格式文件
投诉订单号（选填）：

h1_key

AD7091R-4

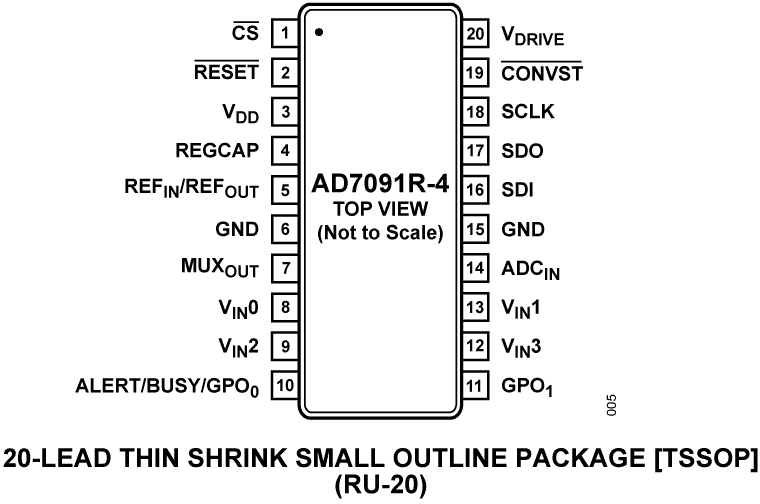

4通道、1 MSPS、超低功耗、12位ADC，采用20引脚TSSOP封装
