特性

• 1.8 V电源供电
• 低功耗：每通道164 mW（125 MSPS），功率选项可调整
• 信噪比(SNR)：76.5 dBFS（70 MHz，2.0Vp-p输入范围）
• 信噪比(SNR)：77.5 dBFS（70 MHz，2.6Vp-p输入范围）
• 无杂散动态范围(SFDR)：90 dBc（至Nyquist频率）
• DNL = ±0.7 LSB（典型值）；INL = ±3.5 LSB（典型值）
• 串行LVDS（ANSI-644，默认）、低功耗，减少信号选项（类似于IEEE 1596.3）
• 650 MHz全功率模拟带宽
• 2 V p-p输入电压范围（支持高达2.6 V p-p）
• 欲了解更多特性，请参考数据手册

产品详情和应用

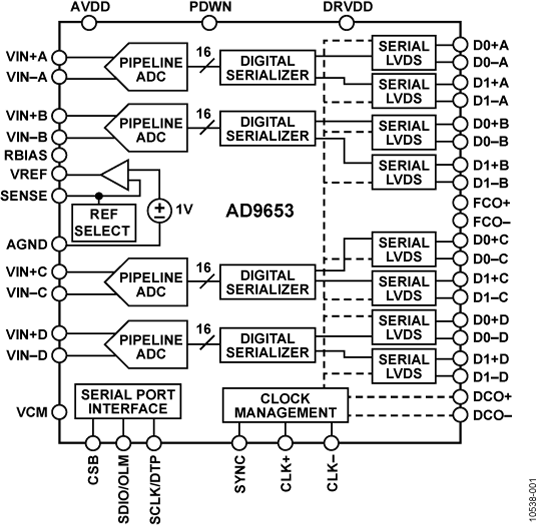

AD9653是一款4通道、16位、125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，对小封装尺寸的应用很有意义。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。

为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道；禁用所有通道时，典型功耗低于2 mW。该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

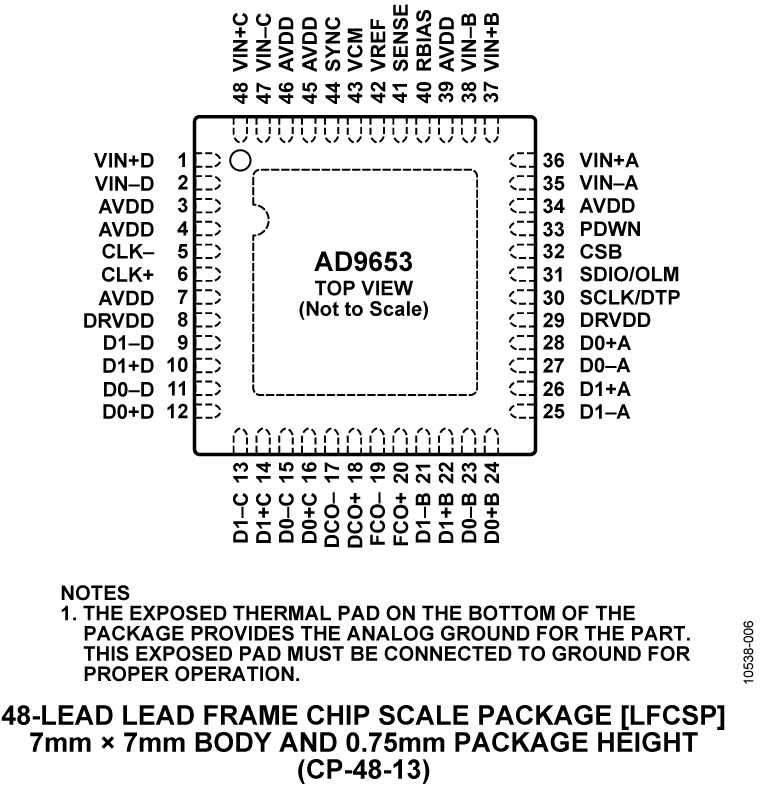

AD9653采用符合RoHS标准的48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

产品特色
1. 小尺寸。一个小型封装中集成4个ADC，节省空间。
2. 低功耗：每通道163 mW（125 MSPS，功率选项可调整）。
3. 与AD9253 14位4通道和AD9633 12位4通道ADC引脚兼容。
4. 易于使用。数据时钟输出(DCO)的工作频率高达500 MHz，支持双倍数据速率(DDR)操作。
5. 使用灵活。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。

应用
- 医疗超声设备
- 高速成像
- 正交无线电接收机
- 分集无线电接收机
- 测试设备
