特性

• 1Msps 吞吐速率
• ±2.5LSB INL (最大值)
• 保证 18 位，无漏失码
• 低功率：13.5mW (在 1Msps)、13.5μW (在 1ksps)

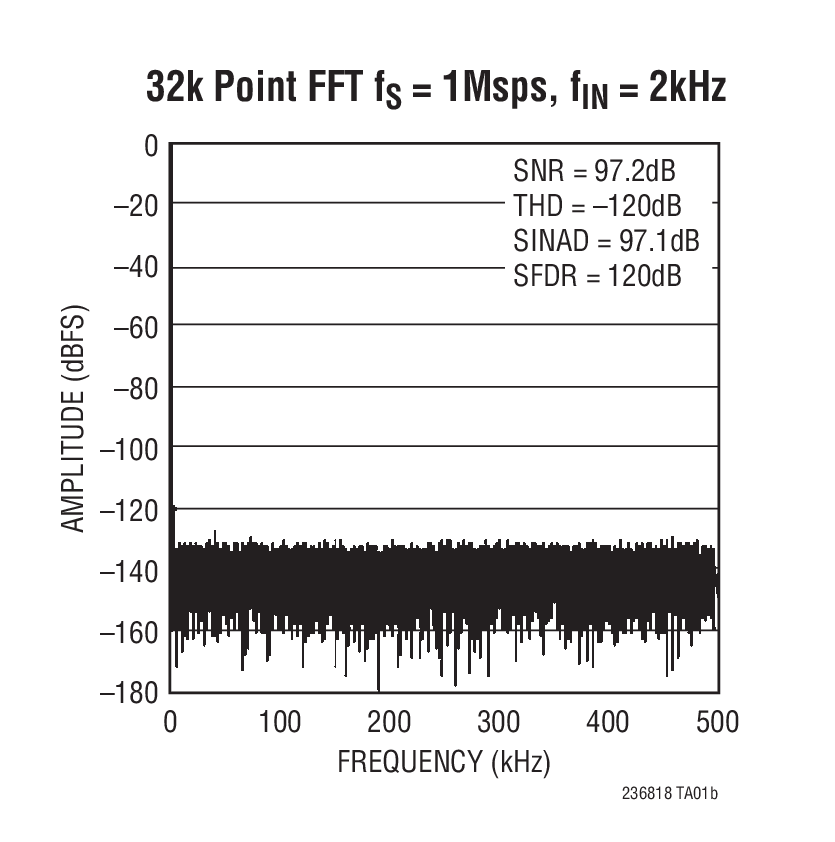

• 97dB SNR (典型值)，在 f_IN = 2kHz
• –120dB THD (典型值)，在 f_IN = 2kHz
• 保证运作至 125℃
• 2.5V 电源
• 伪差分单极性输入范围：0V 至 V_REF
• V_REF 输入范围：2.5V 至 5.1V
• 无流水线延迟，无周期延迟
• 1.8V 至 5V I/O 电压
• 具菊链模式的 SPI 兼容型串行 I/O
• 内部转换时钟

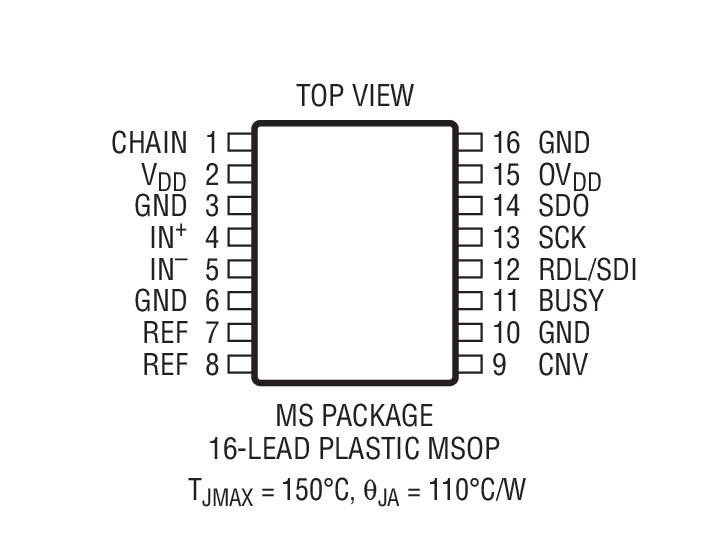

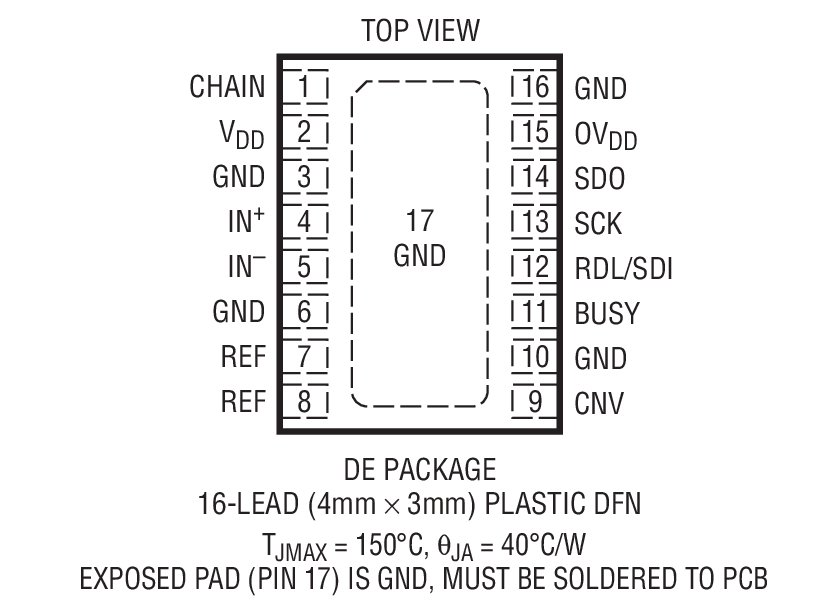

• 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

产品详情和应用

LTC^®2368-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2368-18 采用单 2.5V 工作电源，具有一个 0V 至 V_REF 的伪差分单极性输入范围 (V_REF 的变化范围从2.5V 至 5.1V)。LTC2368-18 仅消耗 13.5mW 功率，并实现了 ±2.5LSB INL (最大值)、无漏失码 (在 18 位) 和 97dB SNR。

LTC2368-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2368-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2368-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

• 医疗成像
• 高速数据采集
• 便携式或紧凑型仪表
• 工业过程控制
• 低功率电池供电型仪表
• ATE (自动测试设备)
