特性

• 每通道 2Msps 吞吐速率
• 4 个同时采样通道
• 保证 12 位，无漏失码
• 8V_P-P 差分输入和宽输入共模范围

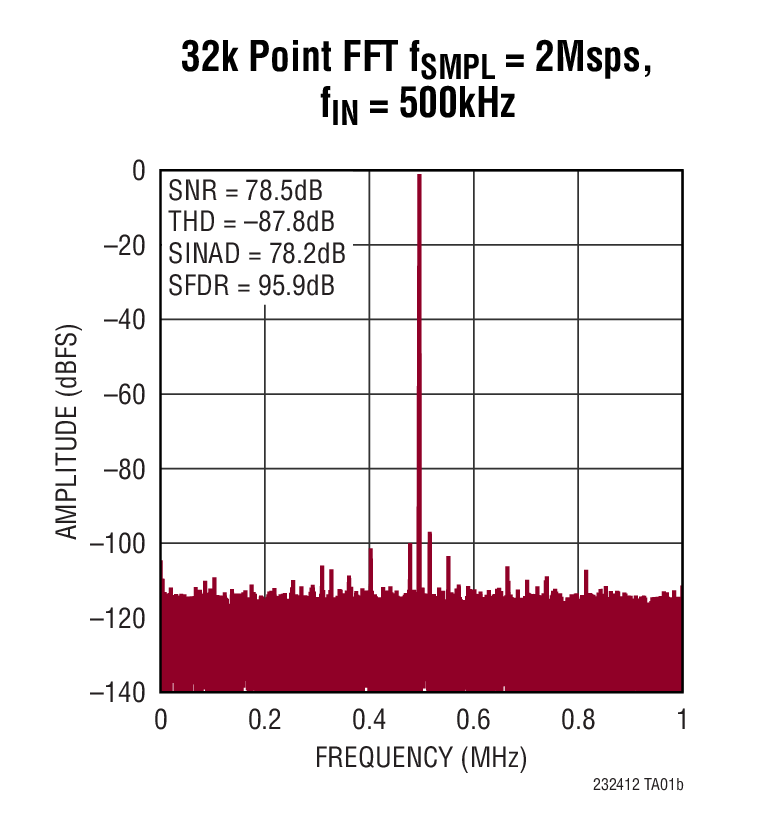

• 在 f_IN = 500kHz 时的 SNR 典型值为 78dB
• 在 f_IN = 500kHz 时的 THD 典型值为 –88dB
• 保证运作至 125°C
• 单 3.3V 或 5V 电源
• 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
• 1.8V 至 2.5V I/O 电压
• CMOS 或 LVDS SPI 兼容型串行 I/O
• 功耗：每通道 40mW (典型值)

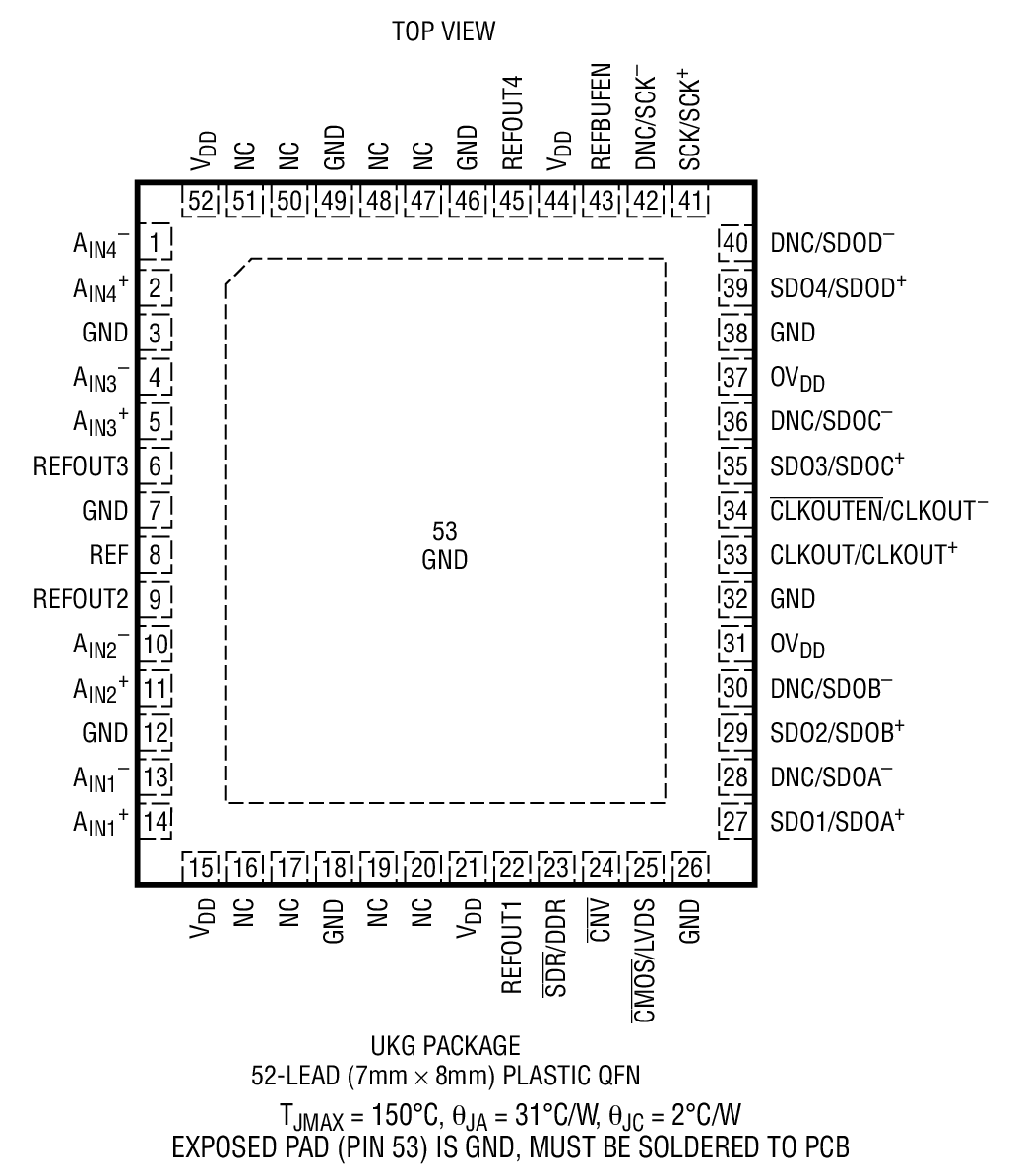

• 小外形 52 引脚 (7mm x 8mm) QFN 封装

产品详情和应用

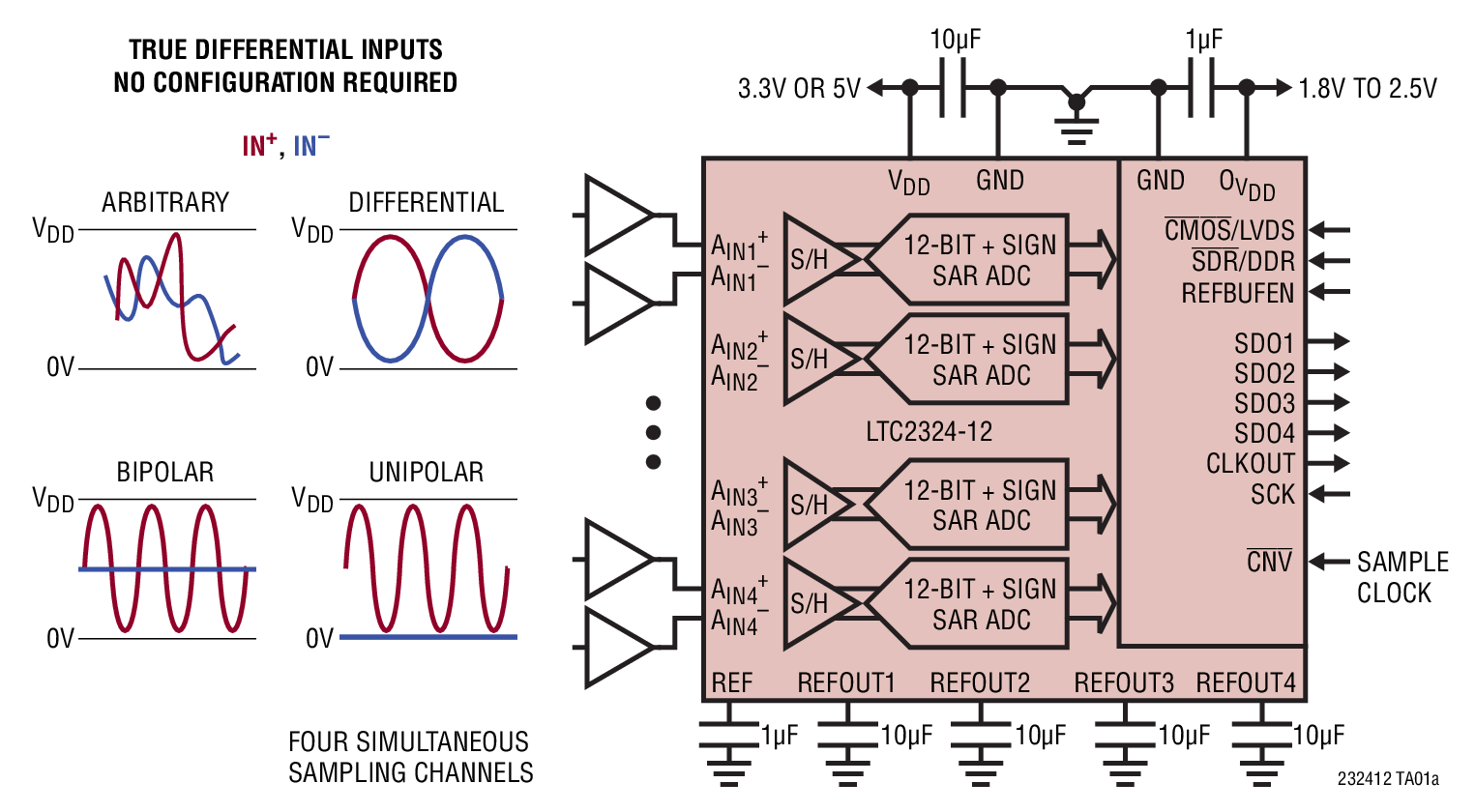

LTC^®2324-12 是一款低噪声、高速 4 通道 12 位带符号位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2324-12 采用单 3.3V 或 5V 电源工作，具有一个 8V_P-P 差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2324-12 实现了 ±0.5LSB INL (最大值)、无漏失码 (在 12 位) 和 78dB SNR。

LTC2324-12 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2324-12 还具有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 2Msps 的高吞吐速率和无延迟特性使 LTC2324-12 成为众多高速应用的理想选择。LTC2324-12 每个通道仅消耗 40mW 的功率，并提供了打盹和睡眠模式以把功耗降低至 26μW，从而达到在待用期间进一步省电的目的。

• 高速数据采集系统
• 通信
• 光网络
• 多相电机控制
