ADI亚德诺 AD7671 产品介绍
2026-03-09
0次
特性
- 吞吐量
1 MSPS（Warp模式）
800 kSPS（正常模式） - INL：最大值±2.5 LSB（满量程的±0.0038%）
- 16位分辨率、无失码
- S/（N+D）：90 dB（典型值,250 kHz）
- 模拟输入电压范围双极性：
±10 V、±5 V、±2.5 V
单极性：0 V至10 V、0 V至5 V、0 V至2.5 V - THD：-100 dB（典型值，250 kHz）
- 直流与交流两种规格
- 无流水线延迟
- 并行（8/16位）和串行5 V/3 V接口
- SPI®/QSPI™/MICROWIRE™/DSP 兼容
- 5 V单电源供电
- 功耗
典型值为112 mW
100 SPS时为15 µW
产品详情和应用

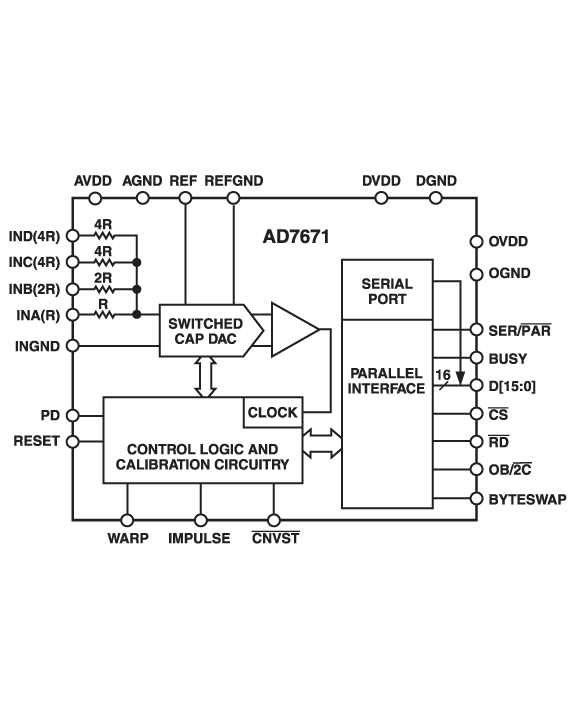

AD7671是一款16位、1 MSPS、电荷再分配SAR型模数转换器(ADC)，采用5 V单电源供电。它内置一个高速16位采样ADC、一个用以调整输入范围的电阻定标器、一个内部转换时钟、纠错电路，以及串行和并行系统接口。
AD7671经过出厂硬件校准和全面测试，可确保除一般直流参数（增益、偏置和线性度）之外，诸如信噪比(SNR)和总谐波失真(THD)等交流参数也合乎要求。
该器件具有三种采样模式：极高采样速率模式（Warp模式）；快速模式（正常模式），用于异步转换率应用；低功耗模式（脉冲模式），适用于低功耗应用，功率与吞吐量呈比例关系。
该器件采用ADI公司的0.6微米高性能CMOS工艺制造，提供48引脚LQFP和48引脚小型LFCSP两种封装，工作温度范围为-40℃至+85℃。
产品聚焦
1.高吞吐量
AD7671是一款超高速（Warp模式下为1 MSPS，正常模式下为800 kSPS）、电荷再分配、16位SAR ADC。
2.单电源供电
AD7671采用5 V单电源供电，典型功耗仅112 mW；在低功耗模式（脉冲模式）和省电模式下使用较低的吞吐量时，功耗更低。
3.出色的积分非线性(INL)
AD7671的最大积分非线性度为2.5 LSB，且16位无失码。
4.串行或并行接口
多功能并行（8位或16位）或双线串行接口配置，3 V或5 V逻辑兼容。
应用
- 数据采集
- 通信系统
- 仪器仪表
- 频谱分析
- 医疗仪器
- 过程控制
