ADI亚德诺 LTC2351-14 产品介绍

2026-03-09 0次

特性

具有 6 个同时采样差分输入的 1.5Msps ADC
每个通道的吞吐速率为 250ksps
75dB SINAD
低功耗：16.5mW
3V 单电源操作
2.5V 内部带隙基准，可利用外部基准对其取代
三线式 SPI 兼容型串行接口

内部转换操作由 CONV 信号来触发
“睡眠”(12μW) 停机模式
“打盹”(4.5mW) 停机模式
0V 至 2.5V 单极、或 ±1.25V 双极差分输入范围
83dB 共模抑制

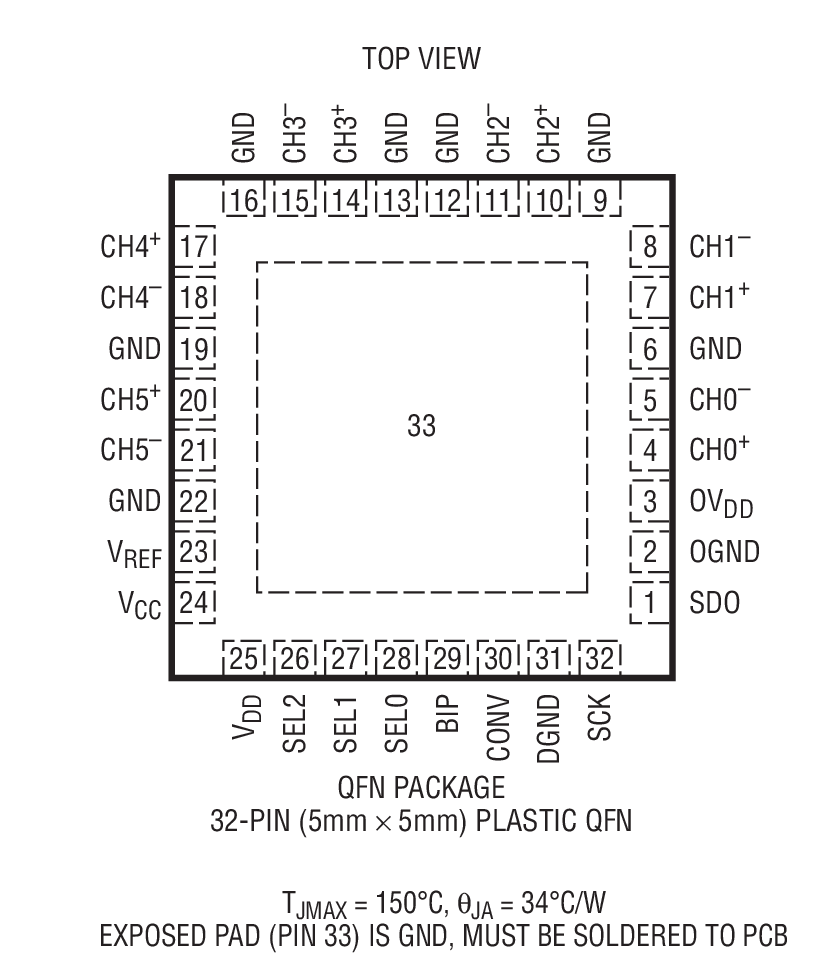

纤巧型 32 引脚 (5mm x 5mm) QFN 封装

产品详情和应用

LTC^®2351-14 是一款 14 位、1.5Msps ADC，具有 6 个同时采样差分输入。该器件仅从单 3V电源吸收 5.5mA 电流，并采用纤巧型 32 引脚 (5mm x 5mm) QFN 封装。一种睡眠停机模式能够进一步把功耗降低至 12μW。低功率与纤巧型封装的组合使 LTC2351-14 成为便携式应用的合适之选。

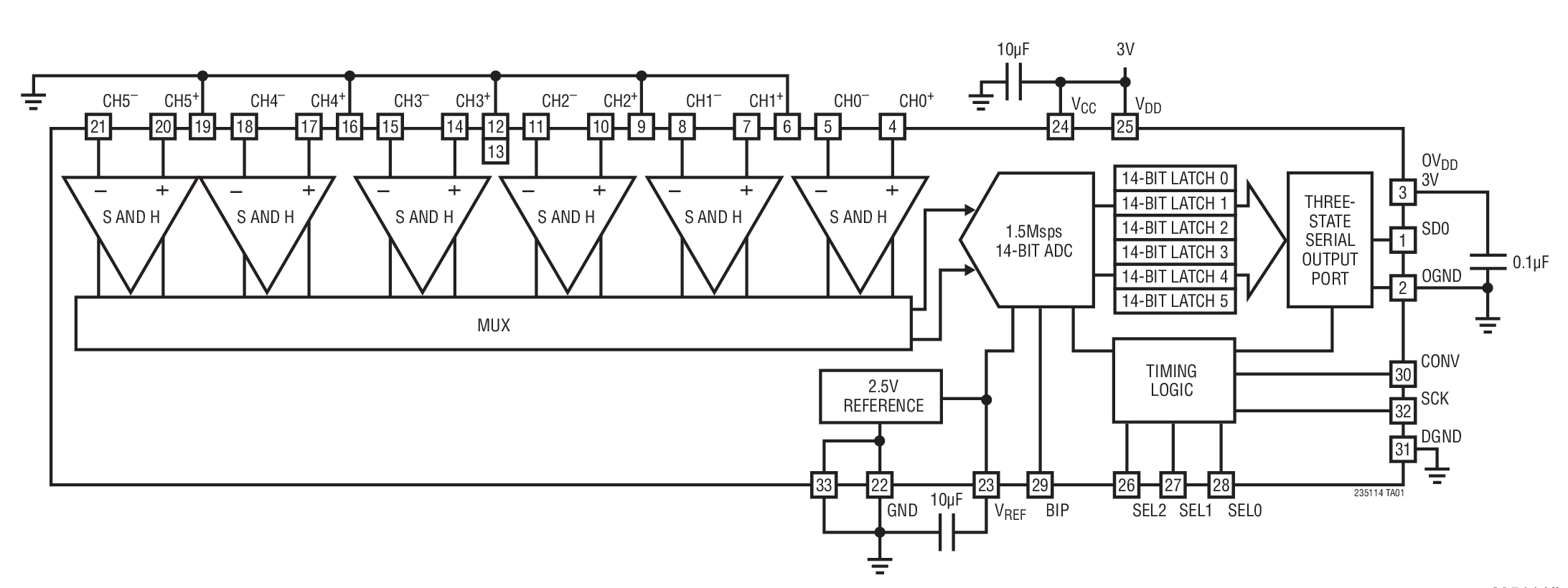

LTC2351-14 包含 6 个单独的差分输入，在 CONV 信号的上升沿上对这些差分输入进行同时采样。然后，以一个每通道 250ksps 的速率对这 6 个采样输入进行转换。

83dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量，以免除接地环路和共模噪声。

该器件可对 0V 至 2.5V 单极输入进行差分转换，或者，也可对 ±1.25V 双极输入进行差分转换，这取决于 BIP 引脚的状态。只要差分输入范围得以保持，则任何模拟输入都可以拥有轨至轨的摆幅。

可以缩短转换序列，以对少于 6 个通道实施转换，这取决于 SEL2、SEL1 和 SEL0 输入的逻辑状态。

串行接口在 96 个时钟周期中发送 6 个转换结果，以获得与标准串行接口的兼容性。

应用

多相功率测量
多相电动机控制
数据采集系统
不可间断电源
