特性

• 一个完整的 250ksps 16 位 ADC
• 90dB S/(N + D) 和 –100dB THD (典型值)
• 功耗：220mW (典型值)
• 打盹 (7mW) 和睡眠 (10μW) 停机模式
• 无流水线延迟
• 在整个温度范围内无漏失码
• 可采用内部 15ppm/°C 基准或外部基准运作
• 真正的差分输入可抑制共模噪声
• 5MHz 满功率带宽
• ±2.5V 双极性输入范围
• 引脚与 LTC1604 和 LTC1608 相兼容

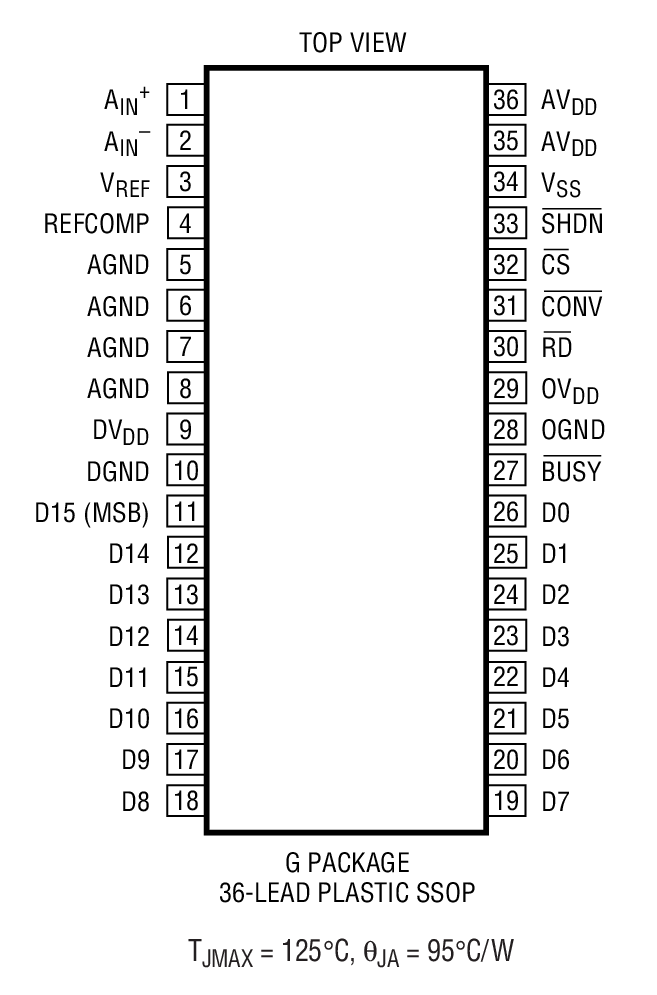

• 36 引脚 SSOP 封装

产品详情和应用

LTC^®1603 是一款 250ksps、16 位采样 A/D 转换器，其在采用 ±5V 电源时仅吸取 220mW 功率。这款高性能器件内置了一个高动态范围采样及保持电路、一个精准型基准和一个高速并行输出。两种可以数字方式选择的电源关断模式为低功率系统节省了电能。

LTC1603 的全标度输入范围为 ±2.5V。出色的 AC 性能包括 90dB S/(N + D) 和 –100dB THD (在 250ksps 采样速率下)。

独特的差分输入采样及保持电路能够在高达其 15MHz 带宽上采集单端或差分输入信号。68dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。

该 ADC 具有一个可兼容微处理器 (μP) 的 16 位并行输出端口。在转换结果中没有流水线延迟。一个单独的转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。

应用

• 电信
• 数字信号处理
• 多路复用数据采集系统
• 高速数据采集
• 频谱分析
• 成像系统
