特性

• 3.3V单电源工作
• 出色的动态特性
  • f_IN = 20MHz时SNR为58.5dB
  • f_IN = 20MHz时SFDR为72dB
• f_IN = 20MHz至100MHz，SNR平坦度在1dB以内
• 低功耗
  • 125mA (标准工作模式)
  • 2.8mA (休眠模式)
  • 1µA (关断模式)
• 0.02dB增益与0.25°相位匹配度(典型值)
• ±1V_P-P较宽的差分模拟输入电压范围
• 400MHz -3dB输入带宽
• 片上2.048V精密带隙基准
• 用户可选择的输出格式 - 二的补码或偏移二进制码
• 焊盘裸露的48引脚TQFP封装改善了散热性

产品详情和应用

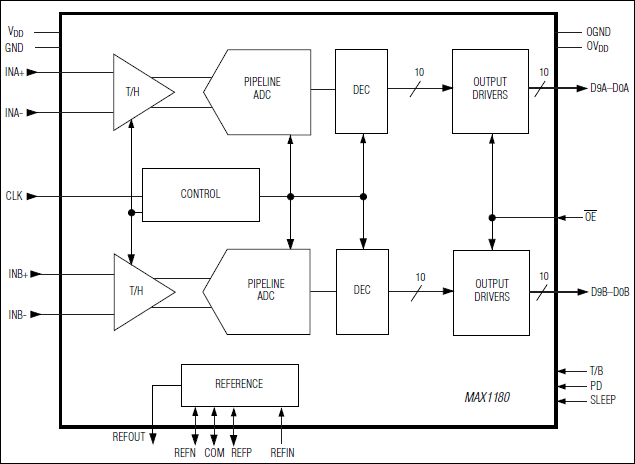

MAX1180为3.3V、双路、10位模/数转换器(ADC)，具有全差分、宽带采样/保持电路(T/H)，驱动两路流水线、9阶ADC。MAX1180非常适合低功耗、具有高动态性能的图像、仪表和数字通信等应用。MAX1180采用单电源2.7V至3.6V供电，耗电仅413mW，输入频率为20MHz、采样速率为105Msps时可提供58.5dB的典型信噪比(SNR)。T/H驱动输入级采用400MHz (-3dB)输入放大器。该转换器也可用于单端输入，除低功耗特性外，MAX1180还提供一个2.8mA的休眠模式以及1µA关断模式，在空闲周期内可有效节省功耗。

内部2.048V精密带隙基准确定ADC的满量程范围，如果应用中要求提高精度或采用不同的输入电压范围，其基准结构允许用户灵活选择内部基准或外部基准。MAX1180提供兼容于CMOS电平的三态输出、并行接口，数字输出格式可由引脚设置为二的补码或直接偏移二进制码。 该器件提供独立的1.7V至3.6V输出电源，具有灵活的接口方式。MAX1180采用7mm x 7mm、 48引脚TQFP封装，工作于-40°C至+85°C扩展工业级温度范围。

与MAX1180引脚兼容的高速或低速产品请参考：80Msps的MAX1181数据资料、65Msps的MAX1182数据资料、40Msps的MAX1183数据资料和20Msps的MAX1184数据资料。除上述速率等级外，该系列产品还包括20Msps复用输出产品(MAX1185)，数据可以通过单一的、10位并行接口进行分时交叉存取。

应用

• 数据和时钟驱动器与缓冲器
