特性

• 4通道、16位分辨率ADC
• 2个采样保持放大器
• 吞吐速率
  • 500 kSPS（正常模式）
  • 444 kSPS（脉冲模式）
• 模拟输入电压范围：0 V至5 V
• 无流水线延迟
• 并行和串行5 V/3 V接口
• 欲了解更多特性，请参考数据手册

• 下载AD7655-EP数据手册(pdf)
• 军用温度范围（−55℃至+125℃）
• 受控制造基线
• 增强型产品变更通知
• 认证数据可应要求提供

产品详情和应用

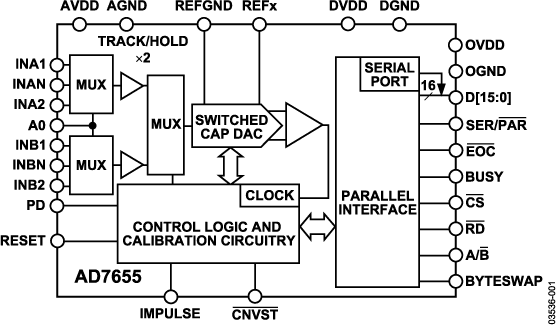

AD7655是一款低成本、同步采样、双通道、16位、电荷再分配SAR模数转换器，采用5 V单电源供电。该器件内置两个低噪声、宽带宽、可同步采样的采样保持放大器、一个16位高速采样ADC、一个内部转换时钟、纠错电路以及串行和并行系统接口端口。每个采样保持放大器前方都含一个多路复用器，以提供4通道输入ADC。A0多路复用器控制输入允许选择同步采样输入对INA1/INB1（A0 = 低）或INA2/INB2（A0 = 高）。该器件具有两种采样模式：一种是极高采样速率模式（正常模式）；一种是低功耗模式（脉冲模式），适用于低功耗应用，其功耗与吞吐量呈比例关系。工作温度范围：−40°C至+85°C。

产品特色

1. 多通道ADC。
   AD7655具有4通道输入和两个采样保持电路，支持同步采样。
2. 高吞吐量。
   AD7655是一款集成内部纠错电路的500 kSPS、电荷再分配、16位SAR ADC。
3. 单电源供电。
   AD7655采用5 V单电源供电。在脉冲模式下，其功耗会随吞吐量降低而减少。
4. 串行或并行接口。
   多功能并行或双线串行接口配置，与3 V或5 V逻辑兼容。

应用

• 交流电机控制
• 3相功率控制
• 4通道数据采集
• 不间断电源
• 通信
