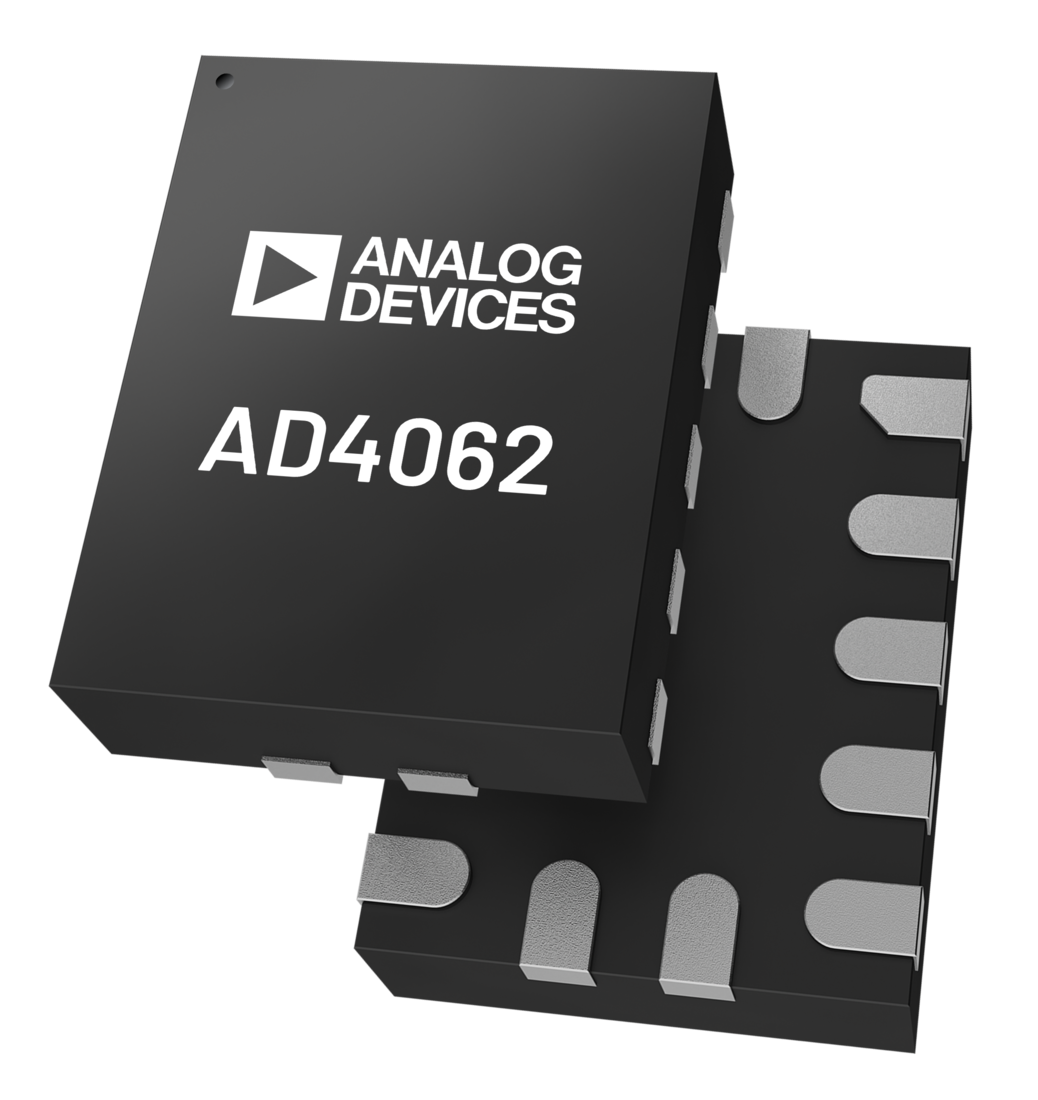

ADI亚德诺 AD4062 产品介绍
2026-03-09
0次
特性
- 尺寸小巧，性能强劲
- INL：±0.5 LSB（最大值）
- SNR：86.1dB ( VREF = 3.3V)
- 每次转换1.35nJ
- 300kSPS时为405μW，简单模式
- 1MSPS/300kSPS时为370μW/112μW，自主模式
- 4.1μW待机功耗
- 多功能信号调理集成
- 轻松驱动特性有助于实现小型的低功耗AFE设计
- 兼容差分和单端信号链
- 宽共模输入范围
- 最大限度地减少数字主机活动和功耗
- 带有窗口比较器和中断生成的自主采样
- 支持突发采样的均值滤波器
- 适用于配套器件的电源循环同步
- 双线I3C接口兼容1.8V至3.3V逻辑

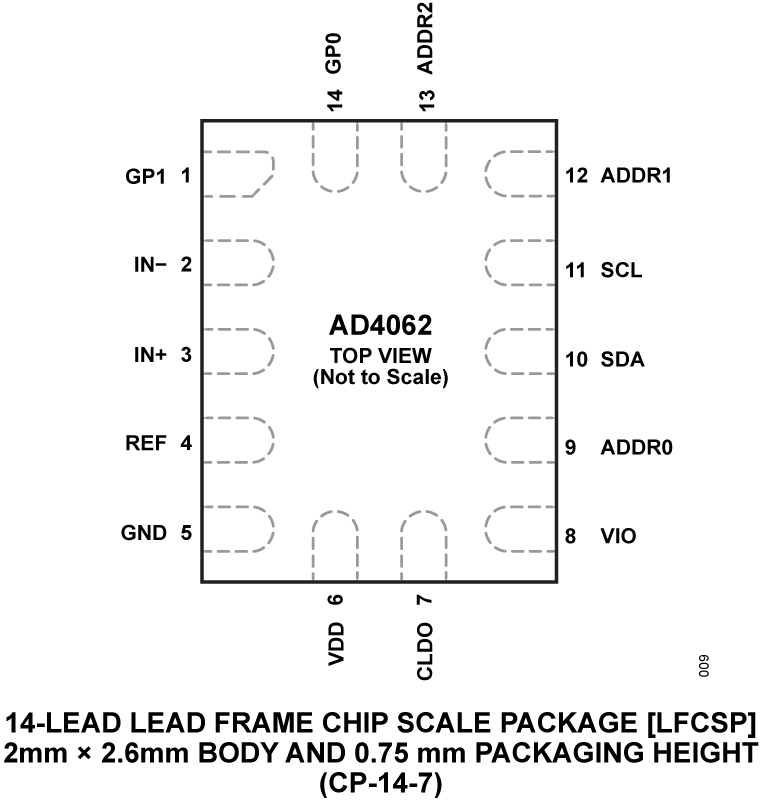

- 2.00mm × 2.6mm LFCSP和1.67mm × 1.97mm WLCSP
- 宽工作温度范围：−40℃至+125℃
产品详情和应用
AD4062是一款多功能16位逐次逼近寄存器(SAR)模数转换器(ADC)，在保证精度的前提下，可实现低功耗、高密度数据采集解决方案。该ADC在性能和能效之间实现了良好平衡，并集成创新特性，可根据系统的当前需求在高分辨率和低功耗模式之间无缝切换。AD4062非常适合电池供电的紧凑型数据采集和边缘检测应用。
轻松驱动特性可实现高效的模拟前端(AFE)设计。小型采样电容器(3.4pF)可最大限度地提高输入阻抗，从而减少对SAR ADC通常需要的高带宽、高功耗放大器的依赖。宽输入共模范围为差分信号和单端信号提供了固有支持。
AD4062支持具有省电模式和中断驱动固件的微控制器。自主模式可以在数字主机休眠时检测超出范围的事件。突发平均模式可实现按需的高分辨率测量，同时减轻主机处理器的计算负担。自定时器件使能信号(DEV_EN)将AFE器件电源循环与ADC采样时刻同步，从而优化系统功耗，同时最大限度地减少上电稳定误差伪影。AD4062还支持对基准电压进行电源循环，并使用该电源作为ADC基准电压(VREF)，以进一步节省功耗。

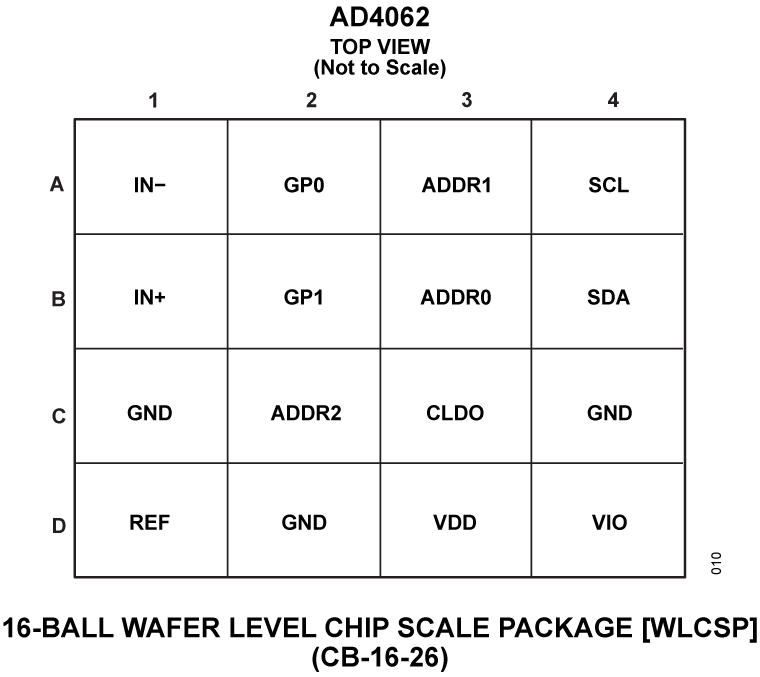

器件配置和ADC数据读回通过强大的双线I3C接口受到支持，并且所有数据传输均支持循环冗余校验(CRC)。AD4062采用紧凑型14引脚的引脚架构芯片级封装[LFCSP]和16引脚的晶圆级芯片规模封装[WLCSP]，具备较宽的工作温度范围，适配多样化应用场景。
应用
- 电池供电的数据采集
- 生命体征监测
- 生物和化学分析
- 地质和地震检测
- 运动和机器人技术
