特性

产品详情和应用

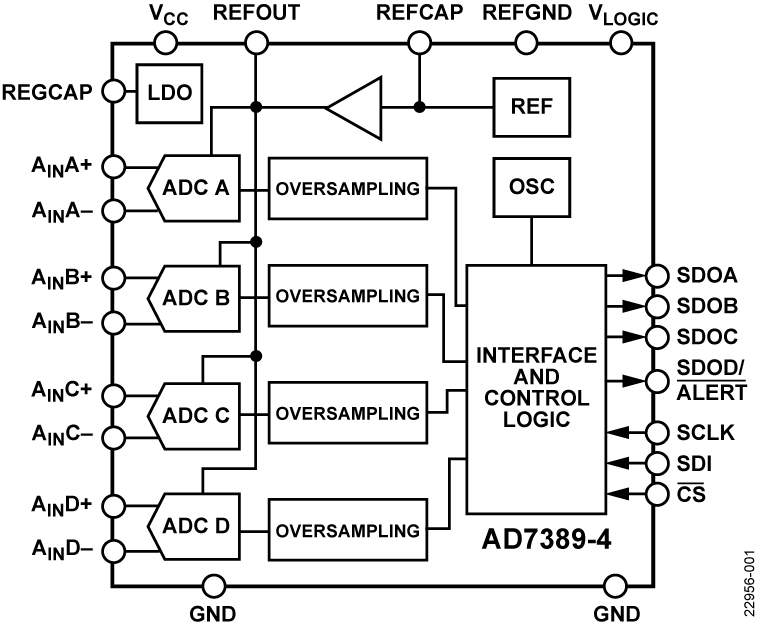

AD7389-4是一款16位、四通道、同步采样、高速、逐次逼近寄存器(SAR)模数转换器(ADC)，采用3.0 V至3.6 V电源供电，最高吞吐速率达2 MSPS。模拟输入类型为差分，接受宽共模输入电压，模拟输入在CS下降沿进行采样和转换。

AD7389-4具有片内过采样模块，可改善动态范围并在更低带宽下降低噪声。过采样可将分辨率提升多达两位。器件内置2.5 V缓冲基准电压源(10 ppm/°C)。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。转换结果可通过4线模式同时输出以提供更快的吞吐速率或者在允许较慢的吞吐速率时通过1线串行模式输出。使用独立逻辑电源时，该器件兼容1.8V、2.5V和3.3 V接口。

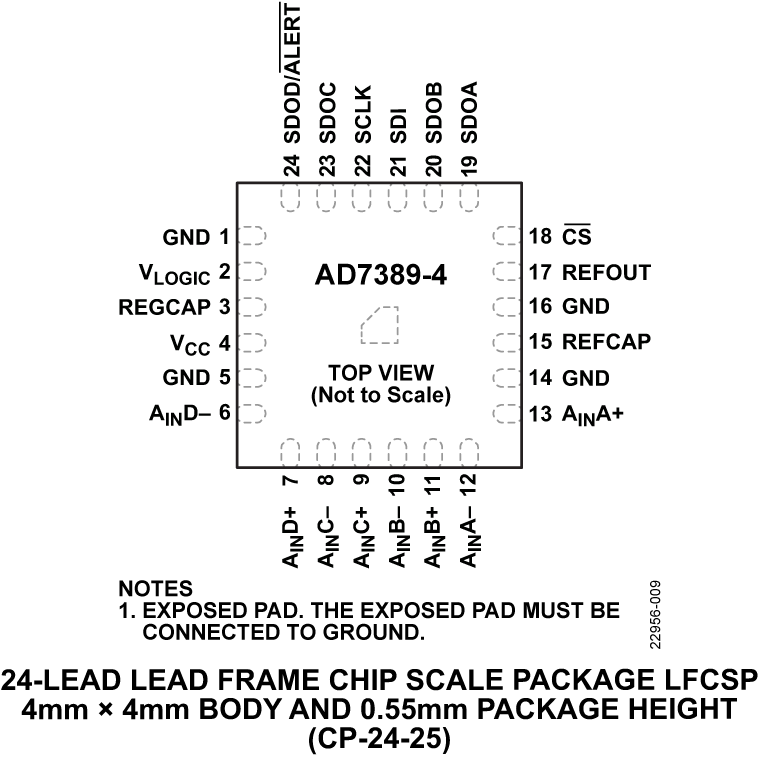

AD7389-4采用24引脚引脚架构芯片级封装(LFCSP)，额定工作温度范围为-40°C至+125°C。

应用

• 电机控制位置反馈
• 电机控制电流检测
• 数据采集系统
• 掺铒光纤放大器(EDFA)应用
• 同相和正交解调

产品特色

1. 四通道同步采样和转换。
2. 引脚兼容产品系列。
3. 高吞吐速率，16位为2 MSPS。
4. 节省空间的4 mm x 4 mm LFCSP封装。
5. 集成过采样模块可提高动态范围、减少噪声并降低SCLK速度要求。
6. 具有宽共模范围的差分模拟输入。
7. 小采样电容可降低放大器驱动负担。
