ADI亚德诺 AD7853 产品介绍
2026-03-09
0次
特性
- 额定电压（VDD）：3 V至5.5 V
- 只读操作
- AD7853–200 kSPS；AD7853L–100 kSPS
- 系统校准和自校准，上电时自动校准
- 转换后自动关断（25 mW）
- 低功耗：
AD7853：12 mW （VDD = 3 V）
AD7853L：4.5 mW （VDD = 3 V） - 灵活的串行接口：
8051/SPI®/QSPI™/µP兼容 - 24引脚DIP、SOIC和SSOP封装
产品详情和应用

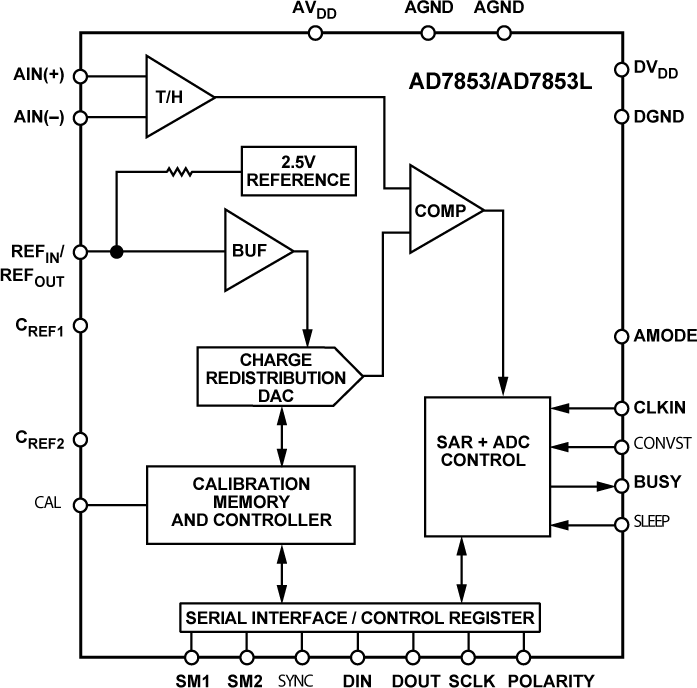

AD7853/AD7853L均为高速、低功耗、12位ADC，采用3 V或5 V单电源供电，二者分别针对速度和低功耗进行了优化。当满足一组默认条件时，ADC上电，此时可作为只读ADC使用。两款ADC都含有自校准和系统校准选项，可确保操作精度不受时间和温度影响，还具有适合低功耗应用的多个省电选项。当满足一组默认条件时，这些器件上电，可作为只读ADC使用。
AD7853的吞吐量可达200 kHz，而AD7853L的吞吐量可达100 kHz。通过输入采样保持功能可在500 ns内采集一个信号，并采用伪差分采样方案。AD7853/AD7853L的电压范围为0至VREF，采用标准二进制和二进制补码两种输出编码。输入信号范围可至电源电压，而且两款器件能够转换100 kHz的全功率信号。
CMOS结构可确保获得低功耗，正常工作模式下的典型功耗为5.4 mW，省电模式下为3.6 µW。两款器件提供三种封装：24引脚、0.3英寸宽、双列直插式封装（DIP）；24引脚小形集成封装（SOIC）；以及24引脚紧缩小型封装（SSOP）。
