ADI亚德诺 AD7367-5 产品介绍

2026-03-09 0次

特性

双核14位、双通道ADC
真双极性模拟输入
可编程输入范围
±10 V, ±5 V, 0 V 至 +10 V
±12 V （使用+3 V外部基准电压）
吞吐量：500 kSPS
高模拟输入阻抗
低功耗
5正常模式下为5.1 mA（典型值）
关断模式下为320 nA（典型值）

转换与读取同时进行，间隔小于2 µs
AD7367-5
信噪比：76 dB（50 kHz输入频率）
14位无失码
精密片内基准电压：2.5 V ± 0.2%
工作温度：–40°C to +85°C
高速串行接口
SPI-/QSPI™-/MICROWIRE™-/DSP-兼容
iCMOS 工艺技术

产品详情和应用

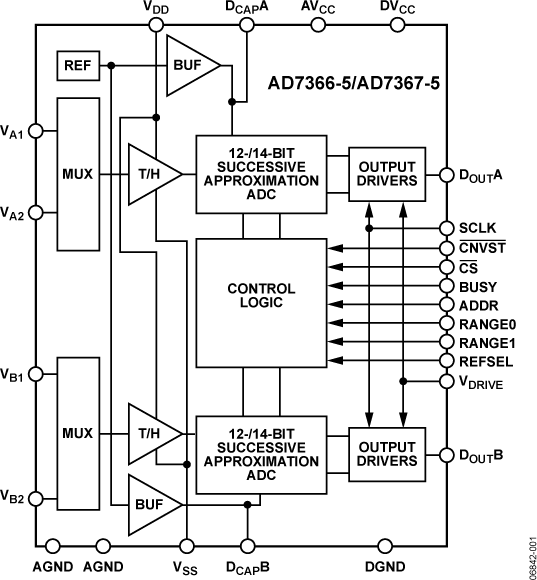

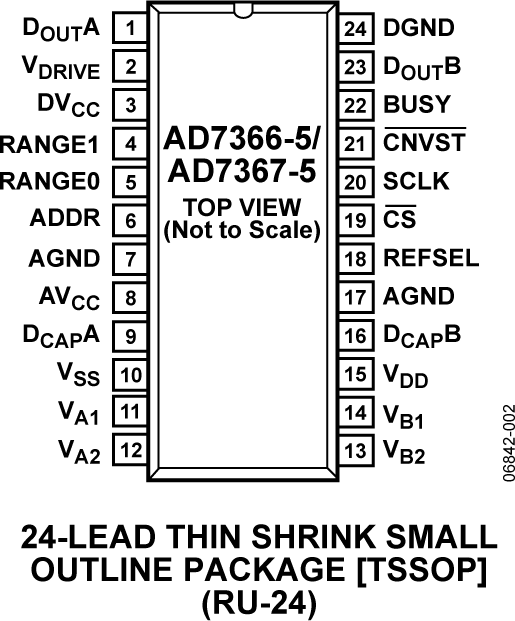

AD7366-5/AD7367-51是双核12位/14位、低功耗、逐次逼近型模数转换器(ADC)，最高吞吐量为500 KSPS。每个器件内置两个ADC，两者之前均配有一个双通道多路复用器及一个低噪声、宽带宽采样保持放大器。

AD7366-5/AD7367-5采用ADI公司的工业CMOS工艺 (iCMOS^®)²制造，该技术平台兼具低电压和高电压CMOS的优点。利用该工艺，这些器件不仅降低了功耗和封装尺寸，而且能接受高电压双极性信号。AD7366-5/AD7367-5可以输入±10 V范围、±5 V范围及0 V至+10 V范围内的真双极性模拟信号。

这些器件具有2.5 V的片内基准电压，可以禁用该电压以便使用外部基准电压。如果将3 V基准电压施加于DCAPA和DCAPB引脚，则AD7366-5/AD7367-5就能接受±12 V真双极性模拟输入。对于±12 V输入范围，需要采用最低±12 V的V_DD 和V_SS电源。

产品聚焦

可以输入真双极性模拟信号以及±10 V、±5 V、±12 V（使用外部基准电压）和0 V 至 +10 V范围内的单极性信号。
具备两个完整的ADC功能，可以实现两个通道同时采样和转换。
500 kSPS 串行接口 SPI-/QSPI™-/MICROWIRE™-/ DSP-兼容。
