特性

产品详情和应用

AD9059是一款双核8位单芯片模数转换器（ADC），专门针对低成本、低功耗、小尺寸和易用性进行了优化。该器件提供60 MSPS编码速率和120 MHz（典型值）全功率模拟带宽，非常适合需要多个具有出色动态性能ADC的应用。

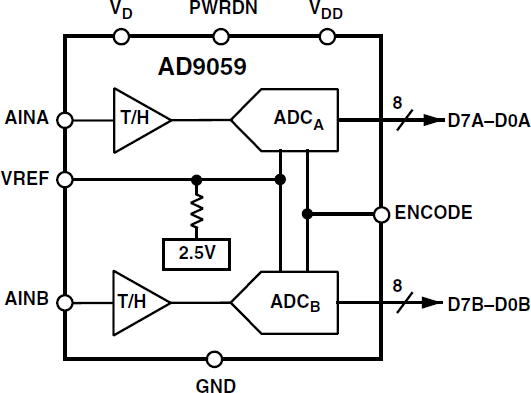

为使系统成本和功耗达到最低，AD9059内置了一个+2.5 V基准电压源和双采样保持电路。该ADC只需一个+5 V电源和一个编码时钟。对于大多数应用来说，无需外部基准电压源或驱动器件。

AD9059的单编码输入为TTL/CMOS兼容，并且同时控制ADC的两个内部通道。并行8位数字输出可以采用+5 V或+3 V电源供电。当长时间不需要ADC数据时，可进入省电模式，以便将总功耗降至12 mW以下。在省电模式下，数字输出被置为高阻状态。

AD9059采用先进的BiCMOS工艺制造，提供节省空间的28引脚表面贴装塑料封装（28 SSOP），额定温度范围为-40°C至+85°C工业温度范围。

需要执行单通道数字转换的客户可以考虑AD9057，它是基于AD9059 ADC内核的单通道、8位、60 MSPS单芯片ADC。AD9057采用20引脚表面贴装塑料封装（20 SSOP），额定温度范围为工业温度范围。
