特性

产品详情和应用

AD7134 是一款四通道、低噪声、同步采样、精密模数转换器 (ADC)，具备功能性、高性能和易用性。

AD7134 基于连续时间 Σ-Δ (CTSD) 调制方案，使得 Σ-Δ 调制器前面不再需要传统上必需的开关电容电路采样，因而放宽了 ADC 输入驱动要求。CTSD 架构还可固有地抑制 ADC 混叠频带周围的信号，使套件具有固有的抗混叠能力，同时不再需要复杂的外部抗混叠滤波器。

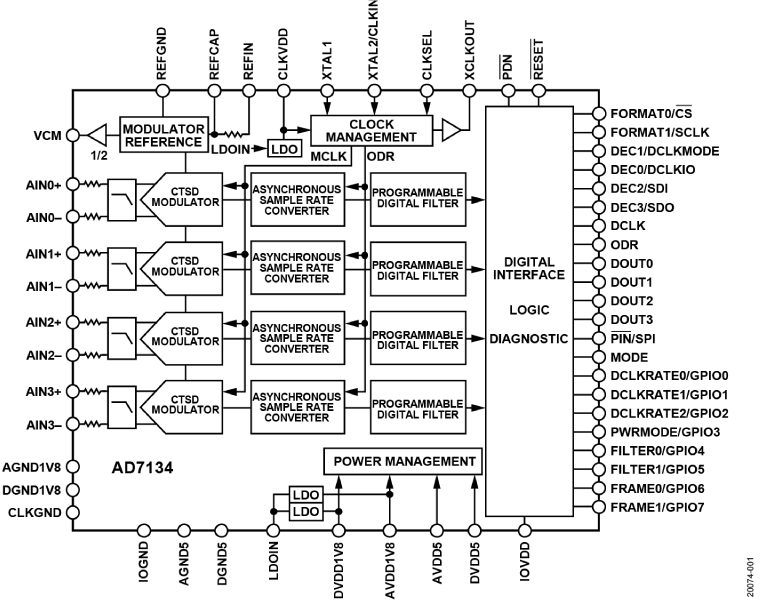

AD7134 具有四个独立的转换器通道，每个通道都具有 CTSD 调制器和数字抽取和滤波路径。AD7134 可对四个单独的信号源进行同步采样，每个信号源支持的最大输入带宽为 391.5 kHz，并在这四个信号测量之间实现紧密的相位匹配。通道的高度集成以及简化的模拟前端要求，使得外形小巧的 AD7134 能够提供高密度多通道数据采集解决方案。

AD7134 的信号链简化特性，还可通过降低通常由模拟前端电路引入的噪声、误差、不匹配和失真，来提高系统级性能。

AD7134 提供出色的直流和交流性能。每个 ADC 通道的带宽范围为从直流至 391.5 kHz，使该套件成为支持从温度、压力到振动和冲击等范围广泛的传感器类型的通用精密数据采集解决方案的理想选择。

AD7134 提供许多特性和配置选项，用户能够灵活地在给定应用的带宽、噪声、精度和功耗之间实现优质平衡。

集成的异步采样速率转换器 (ASRC) 允许 AD7134 使用内插和重采样技术精确控制抽取率，从而精确控制输出数据速率 (ODR)。AD7134 支持从 0.01 kSPS 到 1496 kSPS 的广泛的 ODR 频率，调整分辨率小于 0.01 SPS，使得用户可以细微调整采样速度，以实现相干采样。可以通过 ODR_VAL_INT_x 和 ODR_VAL_FLT_x 寄存器（寄存器 0x16 至寄存器 0x1C，ASRC 主模式）或使用外部时钟源（ASRC 从属模式）来控制 ODR 值。ASRC 从属模式操作可以在多个 AD7134 套件之间实现与单一系统时钟的同步采样。ASRC 可在中带宽数据采集系统中简化时钟分配要求，因为它的数字后端不再需要将高频低抖动主时钟路由到每个 ADC。

ASRC 可充当数字滤波器，并以更低的速率从 Σ-Δ 调制器抽取过采样数据，以获得更高的精度。然后通过 AD7134 的一个用户可选数字滤波器配置文件进一步处理 ADC 数据，以便进一步抑制带外信号和噪声，并将数据速率降低到所需的最终 ODR 值。

AD7134 提供三个主要数字滤波器配置文件选项：宽带低纹波滤波器，具有砖墙式频率轮廓，ODR 范围为 2.5 kSPS 至 374 kSPS，并且适合频域分析；快速响应 sinc3 滤波器， ODR 范围为 0.01 kSPS 至 1496 kSPS，适合低延迟时域分析和低频高动态范围输入类型，以及平衡 sinc6 滤波器， ODR 范围为 2.5 kSPS 至 1.496 MSPS，可提供优质噪声性能和响应时间。

AD7134 还能够在其两个或四个输入通道之间进行板载平均。如果将两个通道组合在一起，则结果接近 3 dB；如果将所有四个通道组合在一起，则结果将接近 6 dB，从而在保持带宽的同时，扩大了动态范围。

AD7134 支持两种套件配置方案：串行外设接口 (SPI) 和硬件引脚配置（引脚控制模式）SPI 控制模式允许访问 AD7134 上提供的所有特性和配置选项。SPI 控制模式还支持访问板载诊断特性，以提高系统稳健性。引脚控制模式的优点是可以简化套件配置，使得套件在上电后能够自动运行，并在独立模式下工作。

除了可选的 SPI 外，AD7134 还具有灵活、独立的数据接口，可用于传输 ADC 输出数据。该数据接口可充当总线主器件或从属器件，并提供多种时钟选项以支持多种通信总线协议。该数据接口还支持菊花链和可选最小输入/输出 (I/O) 模式，旨在较大限度地减少隔离式应用中所需的数字隔离器通道数。

AD7134 的工作环境温度范围为 0°C 至 85°C。该器件采用 8 mm × 8 mm、56 引脚导线架晶片层级封装（LFCSP）。

请注意，在本数据手册全文中，多功能引脚（例如 FORMAT1/SCLK）可能使用引脚全称或引脚的单一功能指代，例如 SCLK（如果仅与该功能相关时）。

应用

• 电气测试和测量
