特性

• 12位分辨率、，1/2 LSB 线性度
• +5V或±5V电源
• 内置采样/保持功能
• 具有调节能力的内部基准电压源
• 低功耗：
  • 3mA（工作模式）
  • 20µA（关断模式）
• 100ksps测试采样率
• 串行和8位并行µP接口
• 24引脚窄型DIP和宽SO封装

产品详情和应用

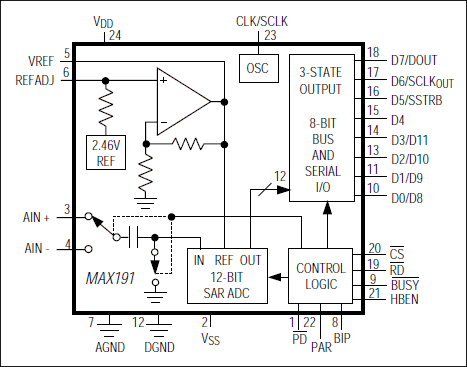

MAX191是一款单片、CMOS、12位模数转换器(ADC)，具有差分输入、采样/保持(T/H)、内部基准电压、内部或外部时钟以及并行或串行µP接口。MAX191支持7.5µs的转换时间、2µs的采集时间和100ksps的采样速率。

MAX191采用+5V单电源或±5V双电源供电，支持以地为参考的双极性输入信号。该器件具有逻辑关断输入，可将3mA VDD电源电流降至50µA（最大值），包括内部基准电压源电流。

电源和基准电压源所需的外部元件只有去耦电容。该ADC可采用外部基准电压源或内部基准电压源（具有用于调整系统增益误差的调整输入）供电。

MAX191提供三种接口模式：两种8位并行模式和一种与SPI^™、QSPI^™和MICROWIRE^™串行接口标准兼容的串行接口模式。

应用

• 自动测试设备(ATE)
• 电池供电数据记录
• 数据采集
• 数字信号处理(DSP)
• 机电系统
• 高精度过程控制
• PC笔输入量化器
• 电信
