特性

• 单电源 3.3V 或 ±3.3V 操作
• 软件可编程特性：
  • 单极性 / 双极性转换
  • 4 个差分 / 8 个单端输入
  • MSB 或 LSB 优先数据序列
  • 可变的数据字长
• 内置采样及保持电路
• 至大多数 MPU 串行端口和所有 MPU 并行端口的直接 4 线式接口
• 15kHz 最大吞吐速率

产品详情和应用

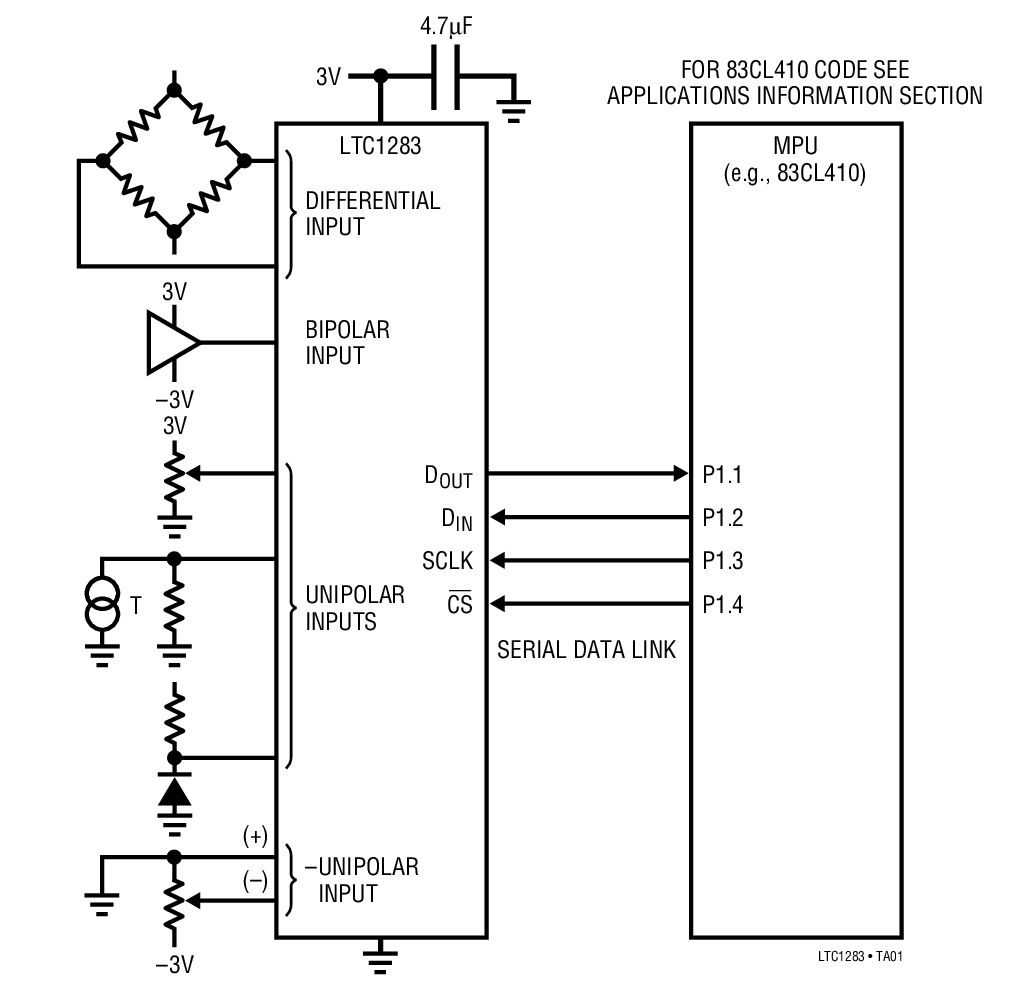

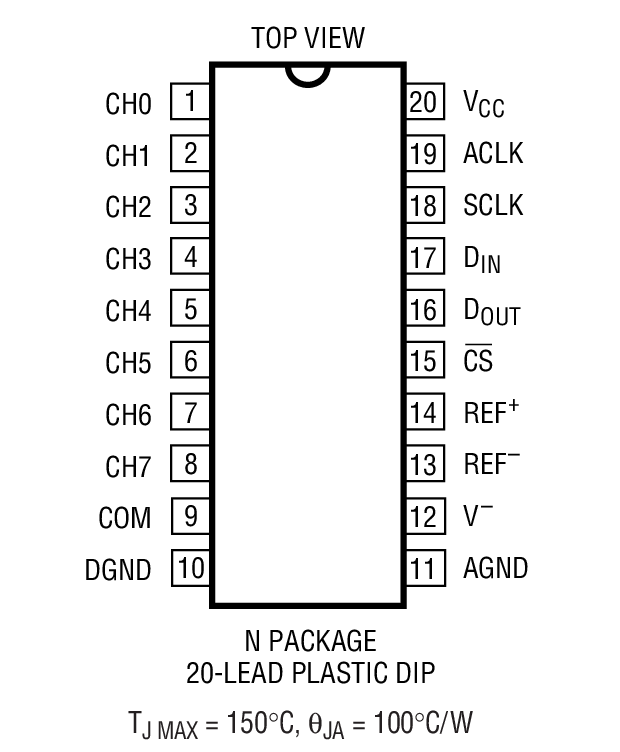

LTC^®1283 是一款 3V 数据采集组件，其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件运用 LTCMOS^TM 开关式电容器技术以执行 10 位单极性、或 9 位带符号的双极性 A/D 转换。8 通道输入多路复用器可针对单端或差分输入 (或此二者的组合) 进行配置。对于所有的单端输入通道均纳入了一个片内采样及保持电路。

串行 I/O 专为与业界标准全双工串行接口相兼容而设计。它允许 MSB 或 LSB 优先数据，并在双极性模式中自动地提供二进制补码输出编码。输出数据字可针对 8 位、10 位、12 位或 16 位长度进行编程。这提供了至移位寄存器和多种处理器的简易接口。

LTC1283A 和 LTC1283 均规格在小于 ±0.5LSB 的偏移和线性误差。LTC1283A 具有一个 ±1LSB 的增益误差限值。LTC1283 的增益误差限值规格在 ±2LSB，适用于那些增益可调或无足轻重的应用。

主要规格

• 有保证的最小电源电压：3V
• 分辨率：10 位
• 偏移误差：±0.5LSB (最大值)

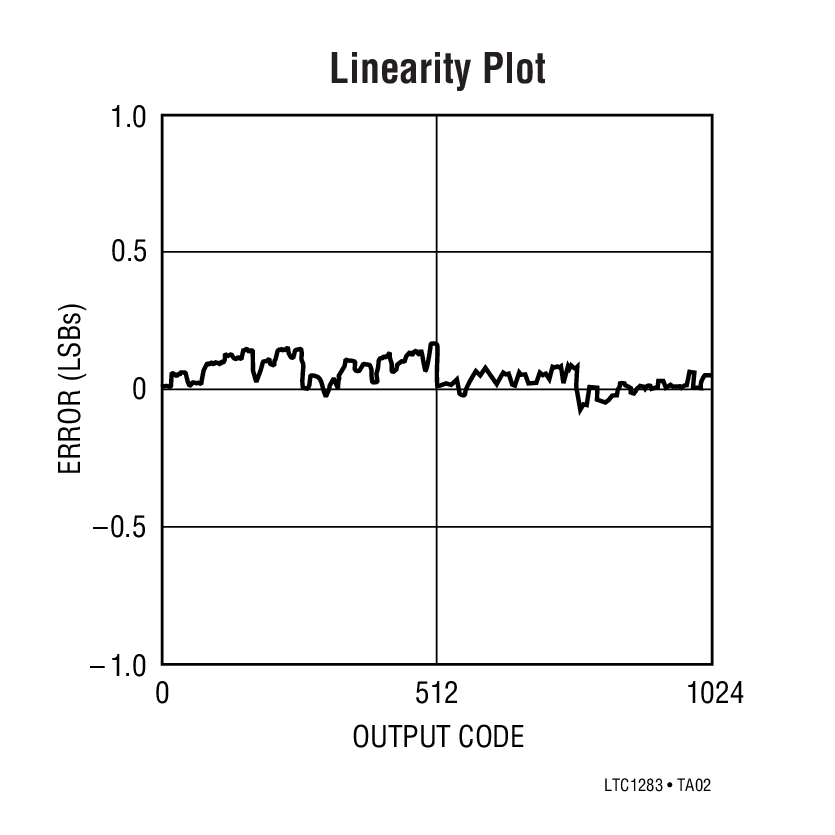

• 线性误差：±0.5LSB (最大值)
• 增益误差 (LTC1283A)：±1LSB (最大值)
• 转换时间：44μs
• 电源电流：350μA (最大值)，150μA (典型值)
