特性

产品详情和应用

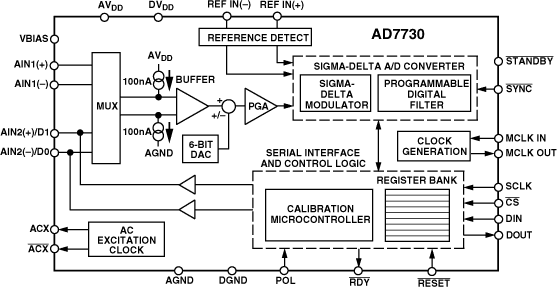

AD7730是一款适合称重和压力测量应用的完整模拟前端，可直接接受来自传感器的低电平信号，并输出串行数字字。输入信号作用于一个以模拟调制器为基础的专有可编程增益前端。调制器输出由低通可编程数字滤波器处理，滤波器截止、输出速率和建立时间可通过编程进行调整。

该器件具有两个缓冲差分可编程增益模拟输入和一个差分基准电压输入，采用+5 V单电源供电。它接受四种单极性模拟输入范围：0 mV至+10 mV、+20 mV、+40 mV和+80 mV，以及四种双极性范围：±10 mV、±20 mV、±40 mV和±80 mV。该器件可直接实现的峰－峰值分辨率为1/230,000，还拥有一个片内6位DAC，因此不需要TARE电压，同时还提供用于同步电桥交流激励的时钟信号。

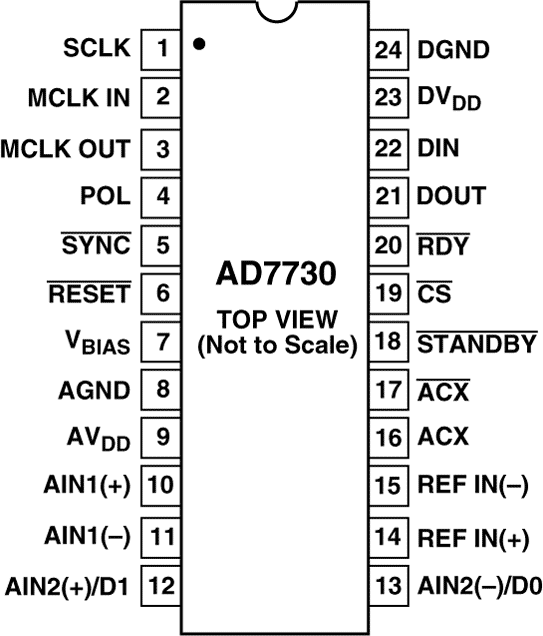

该器件上的串行接口可配置用于三线式操作，并且与微控制器和数字信号处理器兼容。AD7730包含自校准和系统校准选项，失调漂移小于5 nV/°C，增益漂移小于2 ppm/°C。该器件提供24引脚塑料DIP、24引脚SOIC和24引脚TSSOP三种封装。
