ADI亚德诺 AD9249 产品介绍
2026-03-09
0次
特性
- 低功耗：
一个封装内集成16个ADC通道
每通道58 mW (65 MSPS)，功率选项可调整
每通道35 mW (20 MSPS) - 信噪比(SNR)： 75 dBFS（至奈奎斯特频率）；无杂散动态范围(SFDR)： 90 dBc（至奈奎斯特频率）
- 差分非线性(DNL)： ±0.6 LSB（典型值）；积分非线性(INL)： ±0.9 LSB（典型值）
- 10 MHz、−1 dBFS最差情况下的邻道串扰： -90 dB（典型值）
- 串行LVDS（ANSI-644，默认）
低功耗，减少信号选项（类似于IEEE 1596.3）
- 数据时钟输出和帧时钟输出
- 650 MHz全功率模拟带宽
- 2 V p-p输入电压范围
- 1.8 V电源供电
- 欲了解更多特性，请参考数据手册
产品详情和应用
AD9249是一款16通道、14位、65 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该器件的转换速率最高可达65 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。
该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。
AD9249会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供数据时钟输出（DCO±1、DCO±2），用于在输出端捕获数据，以及帧时钟输出（FCO±1、FCO±2）用于发送新输出字节信号。支持独立关断各通道；禁用所有通道时，器件典型功耗低于2 mW。
该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。
可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

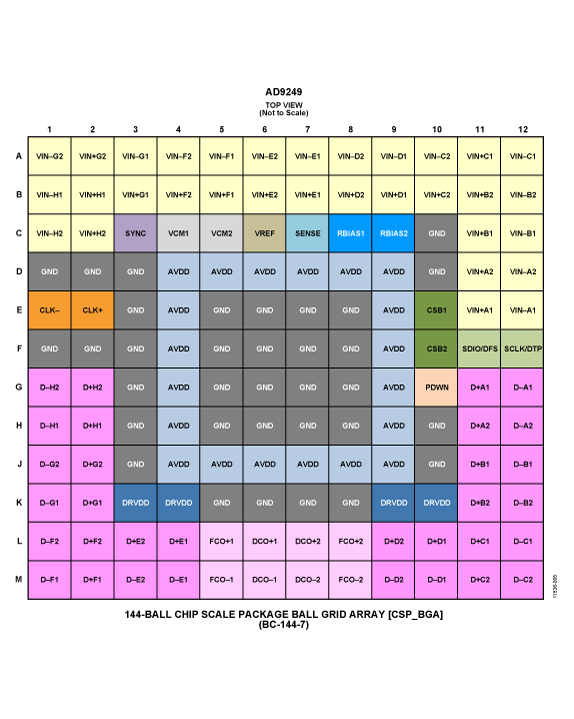

AD9249采用符合RoHS标准的144引脚CSP-BGA封装。额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
产品特色
- 小尺寸。一个小型10 mm × 10 mm封装中集成16个ADC。
- 低功耗：每通道35 mW（20 MSPS，功率选项可调整）。
- 易于使用。数据时钟输出（DCO±1、DCO±2）工作频率高达455 MHz，支持双倍数据速率(DDR)操作。
- 使用灵活。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。
应用
- 医疗成像
- 通信接收机
- 多通道数据采集
