AD6673

推荐用于新设计

80 MHZ带宽双通道中频接收机

ADI亚德诺 AD6673 产品介绍
2026-03-09 0次

特性


  • JESD204B Subclass 0或Subclass 1编码串行数字输出
  • 信噪比(SNR):71.9 dBFS(185 MHz AIN,250 MSPS,NSR设为33%)
  • 无杂散动态范围(SFDR):88 dBc(185 MHz AIN,250 MSPS)
  • 总功耗:
    707 mW (250 MSPS)
  • 1.8 V电源电压
  • 1至8整数输入时钟分频器
  • 采样速率最高达250 MSPS
  • 中频采样频率最高达400 MHz
  • 模数转换器(ADC)内置基准电压源
  • 欲了解更多特性,请参考数据手册



产品详情和应用


AD6673是一款11位、250 MSPS、双通道中频(IF)接收机,专门针对要求高动态范围性能、低功耗和小尺寸的电信应用中支持多天线系统而设计。

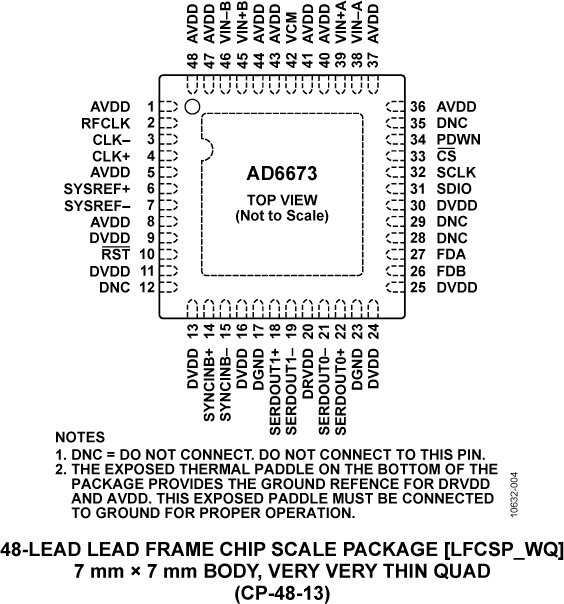

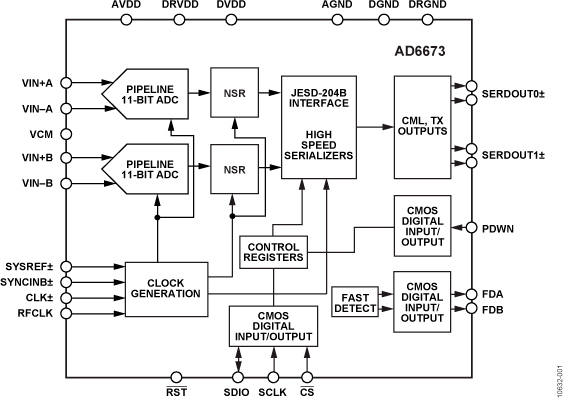

该器件包括两个高性能模数转换器(ADC)和噪声整形再量化器(NSR)数字模块。每个ADC由多级、差分流水线架构组成,并集成了输出纠错逻辑,每个ADC差分流水线的第一级包含一个宽带宽开关电容采样网络。集成基准电压源可简化设计。占空比稳定器(DCS)补偿ADC时钟占空比的波动,使转换器保持出色的性能。


各ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种不同的输出模式,可通过SPI选择。如果使能NSR特性,则在处理ADC的输出时,AD6673可以在有限的部分奈奎斯特带宽内实现更高的SNR性能,同时保持11位输出分辨率。


可以对NSR模块进行编程,以提供采样时钟22%或33%的带宽。例如,当采样时钟速率为250 MSPS时,在22%模式下,AD6673可以在55 MHz带宽内实现最高76.3 dBFS的SNR;在33%模式下,它可以在82 MHz带宽内实现最高73.5 dBFS的SNR。


禁用NSR模块时,ADC数据直接以11位的分辨率提供给输出端。这种工作模式下,AD6673能够在整个奈奎斯特带宽内实现最高65.9 dBFS的SNR。因此,AD6673可以用于电信应用,例如要求更宽带宽的数字预失真观测路径。


默认情况下,ADC输出数据可以直接路由至两个外部JESD204B串行输出通道,这些输出设置为电流模式逻辑(CML)电平。支持两种模式,使得输出编码数据可通过一个或两个通道发送(L = 1;F = 4或L = 2;F = 2)。单通道操作支持最高125 MSPS的转换器速率。器件提供同步输入控制(SYNCINB±和SYSREF±)。


产品特色
  1. 可配置JESD204B输出模块集成锁相环(PLL),支持每通道最高5 Gbps的采样速率(最多两个通道)。
  2. 中频接收机包括两个11位250 MSPS ADC,ADC具有可编程的噪声整形再量化器(NSR)功能,当带宽降低至采样速率的22%或33%时,它能提高信噪比。
  3. 支持可选RF时钟输入以简化系统板设计。
  4. 取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
  5. 片内1至8整数输入时钟分频器和SYNC输入支持多器件同步。
  6. 采用1.8 V单电源供电。
  7. 标准串行端口接口(SPI)支持各种产品特性和功能,例如:控制时钟DCS、关断模式、测试模式、 基准电压模式、超量程快速检测以及串行输出配置等。

应用
  • 分集无线电系统
  • 多模式数字接收机(3G)
    TD-SCDMA、 WiMax、 WCDMA、 CDMA2000、 GSM、 EDGE、 LTE
  • DOCSIS 3.0 CMTS上游接收路径
  • HFC数字反向路径接收器
  • I/Q解调系统s
  • 智能天线系统
  • 电子测试与测量设备
  • 雷达接收机
  • COMSEC无线电架构
  • IED检测/干扰系统
  • 通用软件无线电
  • 宽带数据应用
