LTC2312-14

量产

采用 TSOT 封装的 14 位、500ksps、串行采样 ADC

ADI亚德诺 LTC2312-14 产品介绍
2026-03-09 0次

特性


  • 500ksps 吞吐速率
  • 无周期延迟
  • 保证 14 位,无漏失码
  • 3V 或 5V 单电源

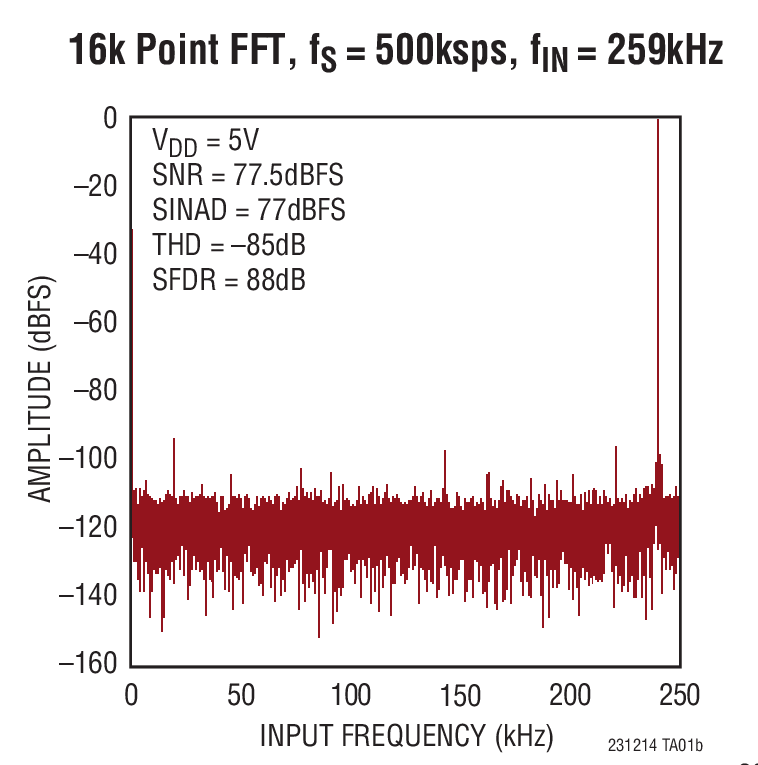

  • 低噪声: 77.5dB SNR
  • 低功率:9mW (在 500ksps 和 3V 电源)
  • 低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
  • 睡眠模式具有 <1μA 的典型电源电流
  • 可快速唤醒的打盹模式 (< 1 个转换周期)
  • 分离的 1.8V 至 5V 数字 I/O 电源
  • 高速 SPI 兼容型串行 I/O
  • 保证工作温度范围: –40ºC 至 125ºC

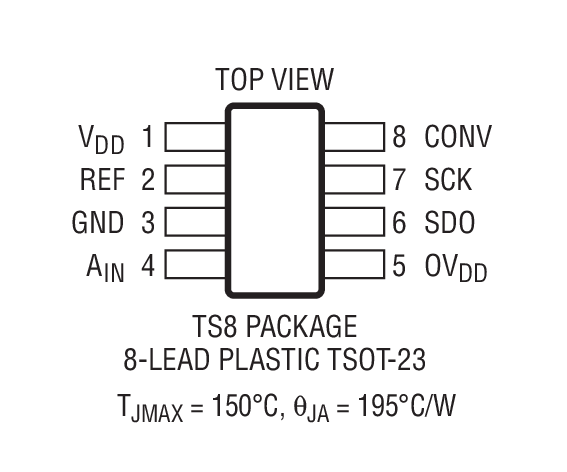

  • 8 引脚 TSOT-23 封装

产品详情和应用


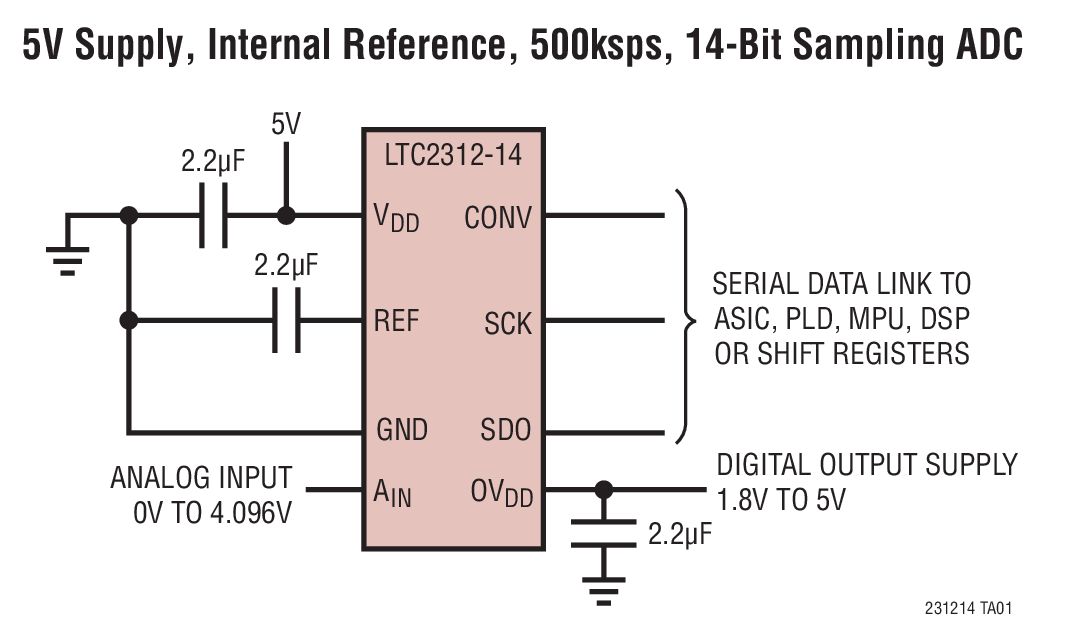

LTC®2312-14 是一款 14 位、500ksps、串行采样 A/D 转换器,其仅从 3V 或 5V 单电源吸收 3.2mA 的电流。LTC2312-14 包含一个集成型低漂移基准和基准缓冲器,可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的解决方案。LTC2312-14 在 500ksps 采样速率下实现了 77dB SINAD 和 -85dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2312-14 非常适合于紧凑、低功率的高速系统。电源电流在采样速率降低时将减小,因为该器件在转换操作之后自动进入打盹模式。

LTC2312-14 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。500ksps 的高吞吐速率和无周期延迟特性使 LTC2312-14 成为众多高速应用的理想选择。

Bits
LTC2312-12 12
