ADI亚德诺 AD9244 产品介绍

2026-03-09 0次

特性

低功耗：
- 590 mW（65 MSPS，Fin至Nyquist频率）
- 340 mW（40 MSPS，Fin至Nyquist频率）
片内基准电压源和采样保持
750 MHz模拟输入带宽
信噪比（SNR）：73 dBc（至Nyquist频率）
无杂散动态范围（SFDR）：
86 dBc（至Nyquist频率）
微分非线性（DNL）：±0.7 LSB

保证整个工作温度范围内无失码
差分模拟输入范围：1 Vpp至2 Vpp
+5.0 V单模拟电源，3/5 V驱动器电源
超量程指示
数据输出格式：二进制或二进制补码

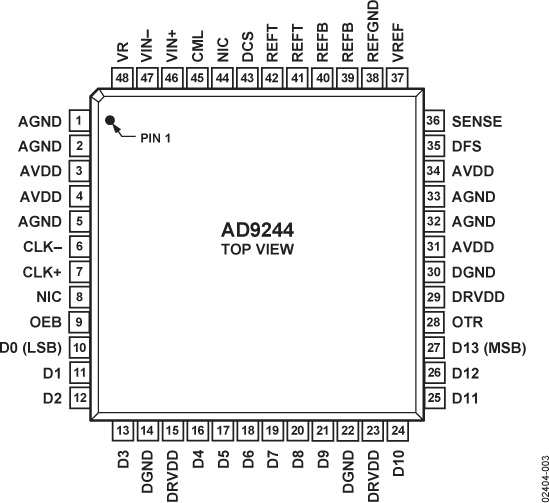

48-LQFP封装

产品详情和应用

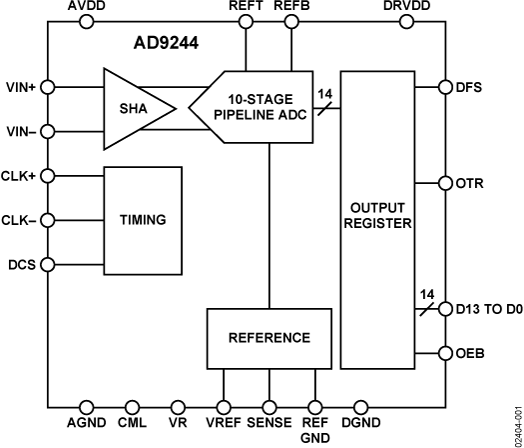

AD9244是一款单芯片、14位、65 MSPS模数转换器（ADC），采用5 V单电源供电，内置一个片内高性能采样保持放大器和基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在65 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

AD9244具有一个片上可编程基准电压源。也可以选用外部基准电压，以满足应用的直流精度与温度漂移要求。

采用一个差分时钟输入来控制所有内部转换周期。数字输出数据格式为标准二进制或二进制补码。超量程（OTR）信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

AD9244采用先进的CMOS工艺制造，提供48引脚表面贴装塑料封装（48-LQFP），额定温度范围为-40°C至+85°C工业温度范围。
