ADI亚德诺 AD9445 产品介绍
2026-03-09
0次
特性
- 保证125 MSPS的采样速率
（AD9445BSV-125） - 双音SFDR：100 dB（30 MHz和31 MHz）
- 信噪比（SNR）：73.5 dB（70 MHz输入）
- 无杂散动态范围（SFDR）：
85 dBc（225 MHz输入） - 出色的线性度：
微分非线性（DNL）= ±0.25 LSB（典型值）
积分非线性（INL）= ±±0.8 LSB（典型值）
- 功耗：2.3 W
- 3.3 V和5 V电源供电
- 2.0 V p-p至3.2 V p-p差分满量程输入
- LVDS输出（ANSI-644兼容）或CMOS输出
- 数据格式选择（偏移二进制或二进制补码）
- 提供输出时钟
产品详情和应用

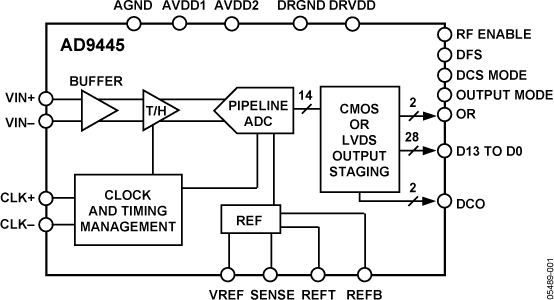

AD9445是一款14位单芯片采样模数转换器（ADC），内置一个片内IF采样保持电路，专门针对低功耗、小尺寸和易用性进行了优化。该产品的转换速率最高可达105 MSPS，且针对多载波、多模式接收机进行优化，如蜂窝通信基础设施中使用的接收机等。
该ADC要求采用3.3 V和5.0 V电源供电及低压差分输入时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数据输出为LVDS兼容（ANSI-644）或CMOS兼容，且包括能降低短迹线所需总电流的方式。
同时提供一些可选特性，供用户按照工作条件进行不同的选择，包括选择数据格式和输出数据模式。

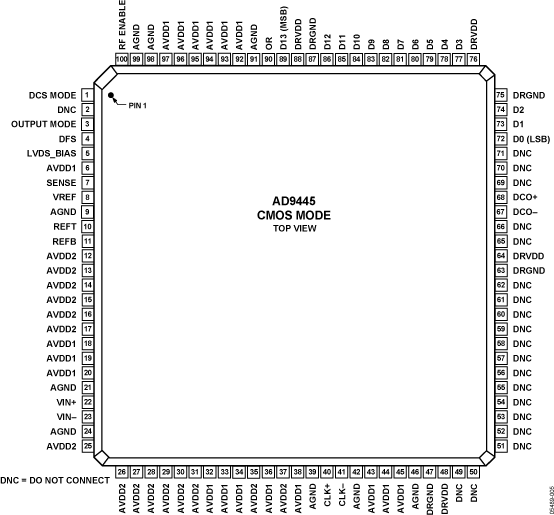

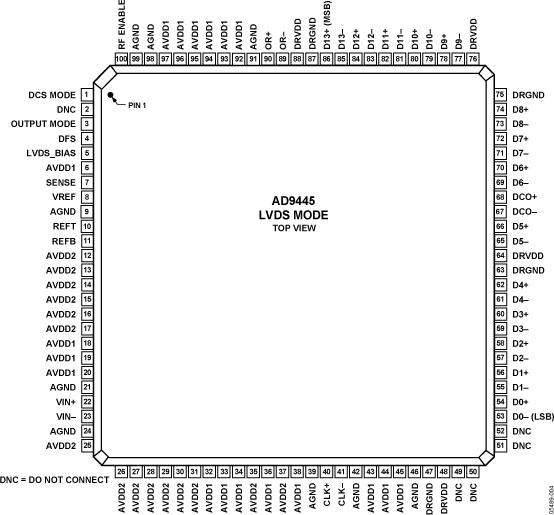

AD9445采用100引脚表面贴装塑料封装（100引脚TQFP/EP），额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦
1.高性能：出色的SFDR性能，适用于多载波、多模式3G和4G蜂窝基站接收机。
2.易于使用：片内基准电压源和采样保持；输出时钟简化了数据采集。
3.采用100引脚TQFP/EP无铅封装。
4.时钟占空比稳定器（DCS）在较宽的时钟脉冲宽度范围仍保持ADC的整体性能。
5.OR（超量程）输出可提示超过选定输入范围的信号。
