ADI亚德诺 AD7693 产品介绍

2026-03-09 0次

特性

16位分辨率、无失码
吞吐速率：500 kSPS
INL/DNL：典型值±0.25 LSB，最
大值±0.5 LSB（FSR的±8 ppm）
动态范围：96.5 dB
信纳比(SINAD)：96 dB(1
kHz)
总谐波失真(THD)：-120 dB(1 kHz)
真差分模拟输入范围：±VREF 0 V
至 VREF（两个输入上的VREF均可
高达VDD）

无流水线延迟
采用5 V单电源供电，提供1.8
V/2.5 V/3 V/5 V逻辑接口
串行接口SPI^®/QSPI^™
/MICROWIRE^™/DSP兼容
以菊花链形式连接多个ADC，可
选忙闲指示
功耗：40 nJ/转换
40 μW @ 5 V/1 kSPS
4 mW @ 5 V/100 kSPS
18 mW @ 5 V/500 kSPS

产品详情和应用

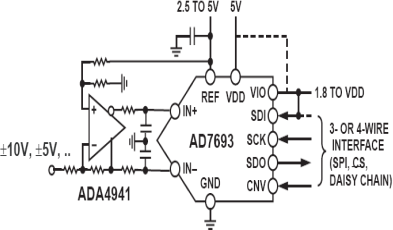

AD7693是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位无失码的采样ADC、一个内部转换时钟和一个多功能串行接口端口。基准电压（V_REF）由外部提供，最高可以设置为电源电压VDD。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V 到 V_REF之间，大约为V_REF/2，相位相反。

功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。采用独立的VIO电源时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

AD7693采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。

应用

电池供电设备

数据采集

地震数据采集系统

DVM 仪器仪表

医疗仪器
