特性

• 4路同步采样输入
• 真双极性模拟输入范围±10 V（最大值），±5 V（最大值）
• 5 V单模拟电源，VDRIVE：2.5 V至5 V（标称值）
• 完全集成的数据采集解决方案

  • 模拟输入箝位保护
  • 具有1 MΩ模拟输入阻抗的输入缓冲器
  • 二阶抗混叠模拟滤波器
  • 片内精密基准电压及缓冲
  • 16位、300 kSPS ADC（所有通道）
• 灵活的并行/串行接口

  • 串行外设接口(SPI)/QSPI™/MICROWIRE™/DSP兼容
• 性能

  • 模拟输入通道提供7 kV ESD额定值
  • 待机模式：25 mW（典型值）

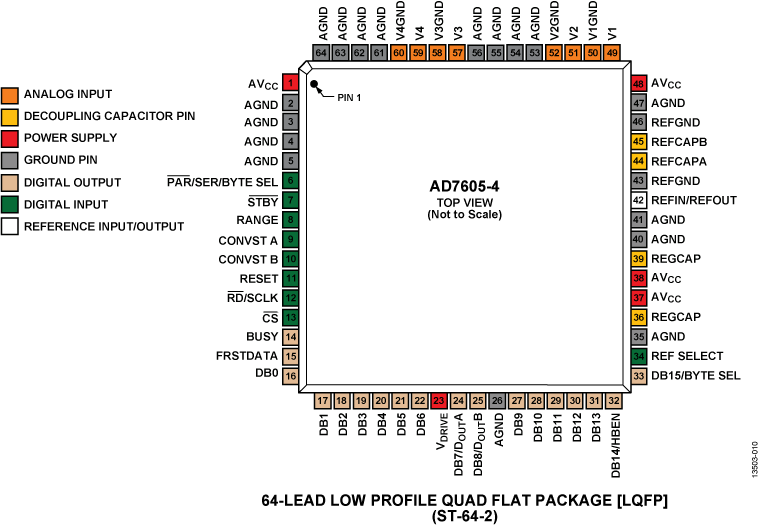

• 64引脚LQFP封装

产品详情和应用

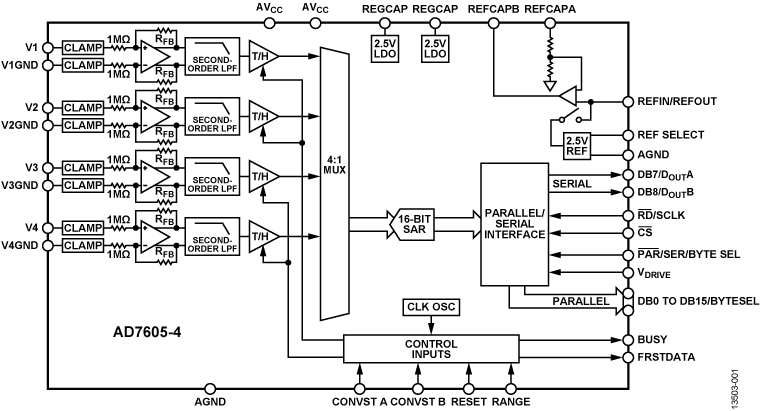

AD7605-4是一款4通道、16位同步采样模数数据采集系统(DAS)。该器件内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再分配逐次逼近型模数转换器(ADC)、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7605-4采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达300 kSPS的吞吐速率采样。输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7605-4的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。

AD7605-4兼容SPI、QSPI™、MICROWIRE™和数字信号处理器(DSP)。

应用

• 电力线监控和保护系统
• 多相电机控制
• 仪器仪表和控制系统
• 多轴定位系统
• 数据采集系统(DAS)
