ADE9112

推荐用于新设计

带 SPI 接口的隔离式 Σ-Δ ADC

ADI亚德诺 ADE9112 产品介绍
2026-03-09 0次

特性


  • 2 (ADE9112) 或 3 (ADE9113) 通道隔离、同步采样 Σ-Δ ADC,带集成的 isoPower、隔离式直流/直流转换器
  • 3 (ADE9103) 通道非隔离同时采样 Σ-Δ ADC
  • 多个 ADE9103/ADE9112/ADE9113 套件的同步
  • 具有双向 CRC 和菊花链功能的 4 线 SPI
  • 唯一 SPI 可读零件 ID 寄存器
  • 多达 4 个 ADE9103/ADE9112/ADE9113 套件用单个晶体或外部时钟计时
  • IRQ 硬件引脚和寄存器用于故障检测和实现稳健性
  • 高达 32 kSPS 的采样率
  • 高达 95 dB 的 SNR
  • 电流通道的峰值模拟输入电压范围:±31.25 mV
  • 电压通道的峰值单端模拟输入电压范围:±500 mV
  • 内部电压基准温度系数:<13 ppm/°C(典型值)
  • ADC 失调漂移:<2 nV/°C(典型值)
  • 适用于交流和直流测量系统
  • 适用于隔离和非隔离式测量的 3.3 V 单电源

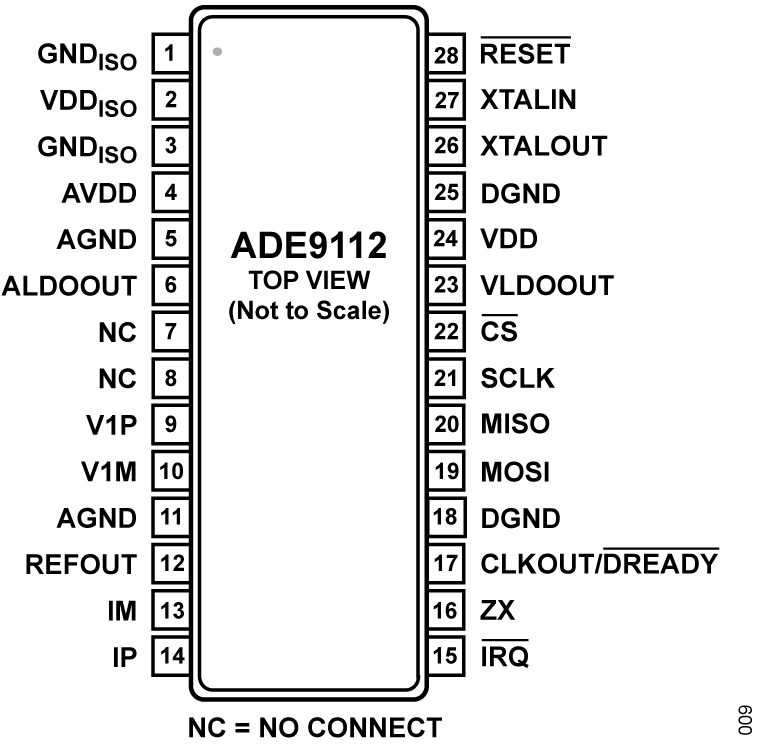

  • 28 引脚、宽体、细间距 SOIC 小型封装,爬电距离为 8.3 mm
  • 温度范围:−40°C 至 +125°C
  • 符合 CISPR 32 B 类射频辐射标准
  • ADE9112 和 ADE9113 安全法规认证
    • 符合 IEC 60747-17 合规证书
    • 5000 V RMS 持续 1 分钟,符合 UL 1577 标准
    • 符合 IEC 61010-1 和 IEC 62368-1

产品详情和应用


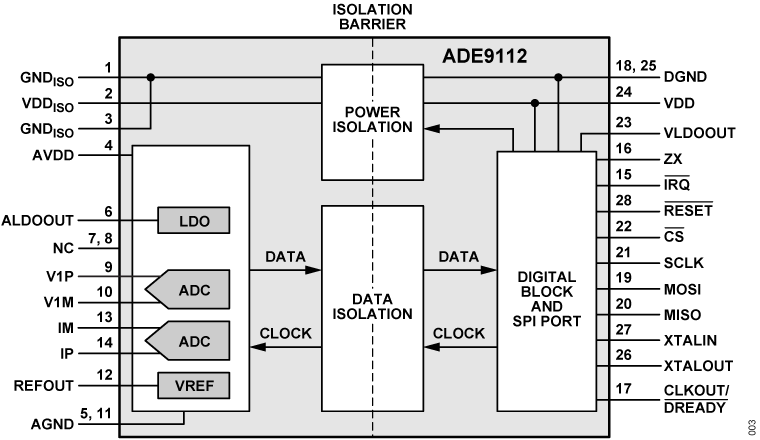

ADE9103/ADE9112/ADE9113 是精密同步采样 Σ-Δ 模数转换器 (ADC),适用于基于分流的直流和多相电能计量应用。ADE9113 集成了经过安全认证的信号和电源电气隔离,具有三个同时采样的全差分 24 位 Σ-Δ ADC 通道。ADE9112 具有两个全差分 Σ-Δ ADC 通道,适用于仅需要单个电压通道的隔离应用。ADE9103 是一款非隔离式 3 通道 Σ-Δ ADC,适用于不需要隔离的应用,例如中性测量。ADE9103/ADE9112/ADE9113 均包含一个高增益电流通道,最适合与分流电阻一起用作电流传感器。可同步多个 ADE9103/ADE9112/ ADE9113 套件,以便同时采样和提供相干输出。

在 4 kSPS 的采样率下,电流通道 ADC 提供 86 dBFS 的信噪比 (SNR),超过 1.65 kHz 的信号带宽和 13 ppm/°C 的典型增益漂移,使精度可以达到 0.2 类。电压 ADC 在相同的采样率和带宽下提供 91 dBFS 的 SNR。电流通道(IP 和 IM)的高增益有助于使用较低电阻的分流器,以减少因发热而产生的损耗。2 nV/°C 的低失调漂移提供直流计量所需的性能。

ADE9103/ADE9112/ADE9113 可节省系统成本并提高可靠性。主要 ADE9103/ADE9112/ADE9113 使用单个晶体可驱动最多三个额外的 ADE9103/ADE9112/ADE9113 的时钟。双向串行端口接口 (SPI) 支持菊花链功能,允许访问所有寄存器,同时减少所需的微控制器引脚数。28 引脚 SOIC_W_FP 支持更紧凑的布局。通过双向循环冗余校验 (CRC) 确保有效的数据传输,并且 IRQ 引脚会向系统发出严重故障警报。在添加了高压电容器的 2 层印刷电路板 (PCB) 上以及在具有内部拼接电容器的 4 层 PCB 上,ADE9112 和 ADE9113 通过了 CISPR 32 B 类辐射认证。

应用

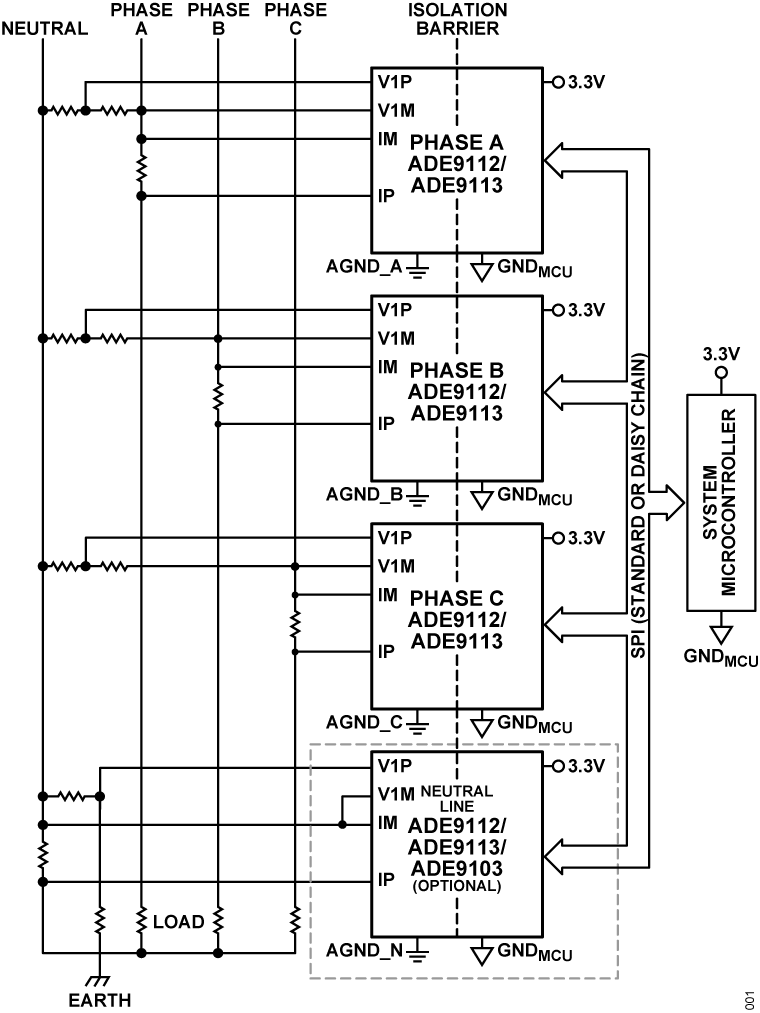

  • 基于分流的多相仪表
  • 电动汽车供电设备
  • 直流电表
  • 电能质量监控
  • 太阳能反相器
  • 过程监控
  • 保护设备
  • 隔离式传感器接口
