ADI亚德诺_AD7877_产品介绍

ADI亚德诺 AD7877 产品介绍

2026-03-09 0次

特性

4线触摸屏接口
LCD降噪特性（STOPACQ引脚）
自动转换序列器与定时器
用户可编程的转换参数
片内温度传感器：-40°C至+85°C
2.5 V片内基准电压源

片内8位DAC
3个辅助模拟输入
1个专用GPIO和3个可选GPIO
3个中断输出
2个电池测量通道（0.5 V至5 V）
通过汽车应用认证
欲了解更多特性，请参考数据手册

产品详情和应用

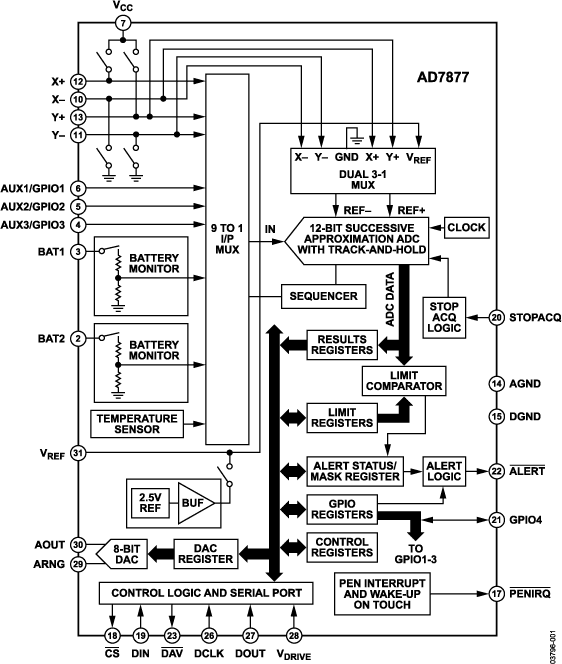

AD7877是一款12位逐次逼近型ADC，具有同步串行接口以及用于驱动触摸屏的低导通电阻开关，采用2.7 V至5.25 V单电源供电（2.2 V也可正常运转），吞吐速率为125 kSPS。AD7877可用于两个输入上的电池测量、温度测量和触摸压力测量。

AD7877还具有一个2.5 V片上基准电压源。不使用时，可关断基准电压源以降低功耗。也可以使用外部基准电压，并可在1 V至+V_CC范围内变化，模拟输入范围为0 V至V_REF。这款器件具有关断模式，此模式下功耗不足1 µA。

片上ADC的相位采集通过STOPACQ引脚来控制，这样可以降低来自LCD的噪声影响。用户可编程转换控制包括可变采集时间及第一转换延迟。每次转换可利用多达16个均值。该器件还有一个片上DAC，用来控制LCD背光或对比度。AD7877采用转换序列器与定时器，可在从模式或主模式下工作，非常适用于电池供电系统，如带电阻触摸屏的个人数字助理及其它便携式设备。

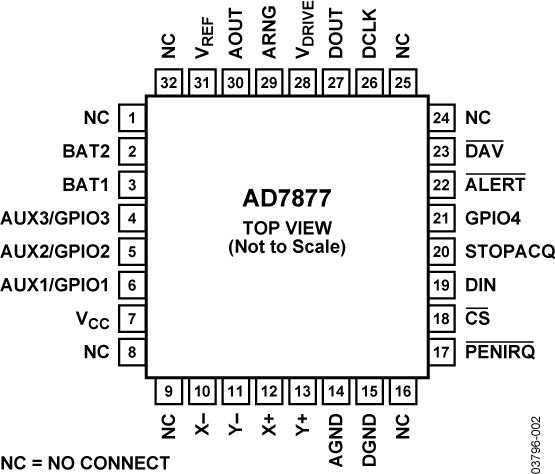

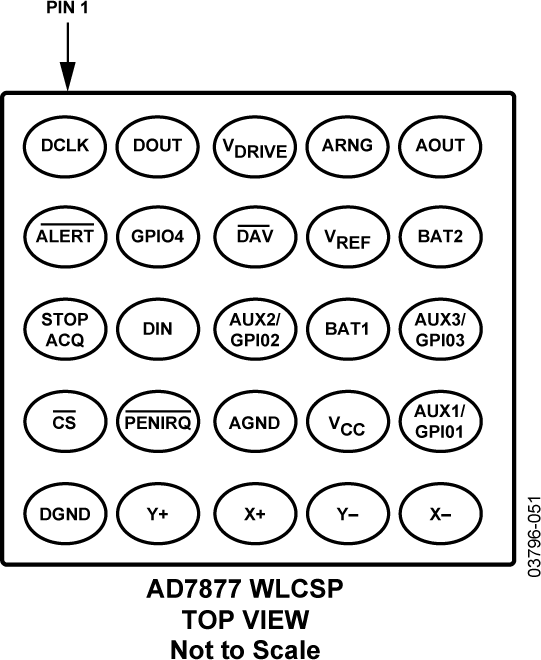

该器件提供两种封装：32引脚架构芯片级封装（LFCSP）和25引脚晶圆级芯片规模封装（WLCSP）。

应用

个人数字助理

智能手持式设备

触摸屏监控器

POS终端机

医疗设备

蜂窝电话

寻呼机
